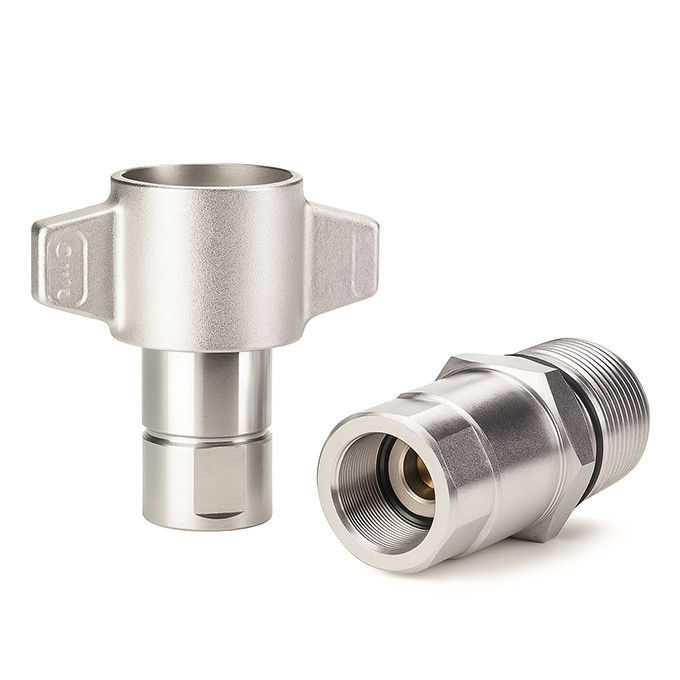

CB-SPS-3FN-FD86 थ्रेड-टू-कनेक्ट हाइड्रोलिक कपलर
CB-SPS-3FN-FD86 कार्टरबर्ग का उन्नत थ्रेड-टू-कनेक्ट हाइड्रोलिक क्विक कपलिंग है, जिसे उच्च-इंपल्स सिस्टम के लिए डिज़ाइन किया गया है जहां दबाव में वृद्धि और तरल पदार्थ की स्वच्छता महत्वपूर्ण है।एक ड्राई-ब्रेक, विंग नट/हेक्स नट कॉन्फ़िगरेशन पर आधारित, यह सुरक्षित कनेक्शन और न्यूनतम तरल पदार्थ हानि सुनिश्चित करता है—यहां तक कि बैक प्रेशर के तहत काम करते समय भी।
खनन, हाइड्रोलिक टूल सिस्टम और बल्कहेड-माउंटेड तरल पदार्थ हस्तांतरण जैसे उद्योगों के लिए डिज़ाइन किया गया, यह कपलिंग एक ट्यूबलर वाल्व संरचना और मेटल-टू-मेटल सेकेंडरी सीलिंग की सुविधा देता है, जो 5000 PSI तक मजबूत प्रदर्शन प्रदान करता है।
मुख्य विशेषताएँ
• विंग या हेक्स नट के साथ थ्रेड-टू-कनेक्ट
तरल पदार्थ के फटने के जोखिम के बिना दबाव में (750 psi तक) कनेक्शन सक्षम करता है।
• ड्राई-ब्रेक वाल्व डिज़ाइन
कनेक्शन/डिस्कनेक्शन के दौरान तरल पदार्थ की हानि को कम करता है और हवा के समावेश को रोकता है।
• टेफ्लॉन बैक-अप रिंग + मेटल-टू-मेटल सीलिंग
उच्च आवेग प्रतिरोध और लंबी सील लाइफ सुनिश्चित करता है, यहां तक कि थर्मल साइकलिंग के तहत भी।
• एक्मे थ्रेड प्रोफाइल
गैलिंग का प्रतिरोध करता है, संरेखण को बढ़ाता है, और कठोर वातावरण में बार-बार कनेक्शन का समर्थन करता है।
• पैनल/बल्कहेड माउंटिंग के लिए स्टील फ्लैंज
वैकल्पिक फ्लैंज कठोर सिस्टम असेंबली में एकीकरण को सरल बनाता है।
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| मॉडल |
CB-SPS-3FN-FD86 |
| प्रकार |
थ्रेड-टू-कनेक्ट, ड्राई ब्रेक |
| कनेक्शन शैली |
विंग नट या हेक्स नट |
| वाल्व प्रकार |
ट्यूबलर, डुअल शट-ऑफ |
| सील सामग्री |
बुना-एन (एनबीआर) |
| बॉडी सामग्री |
जिंक ट्राइवैलेंट प्लेटिंग के साथ उच्च-शक्ति वाला कार्बन स्टील |
| बैकअप सील |
पीटीएफई (टेफ्लॉन) |
| अधिकतम ऑपरेटिंग दबाव |
5,000 PSI |
| दबाव के तहत कनेक्शन |
750 PSI तक |
| माउंटिंग विकल्प |
स्टील फ्लैंज (वैकल्पिक) |
| उपलब्ध आकार |
1", 1-1/4" |
आयामी अवलोकन

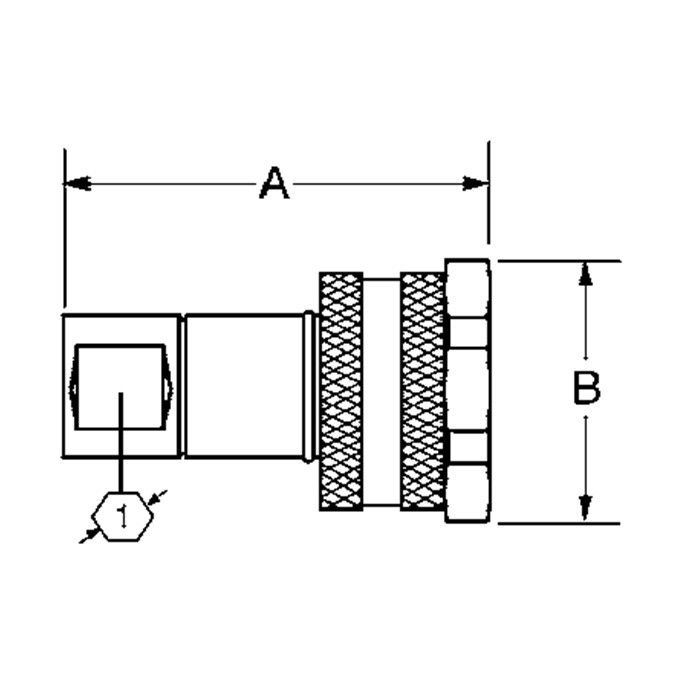

महिला (सॉकेट)

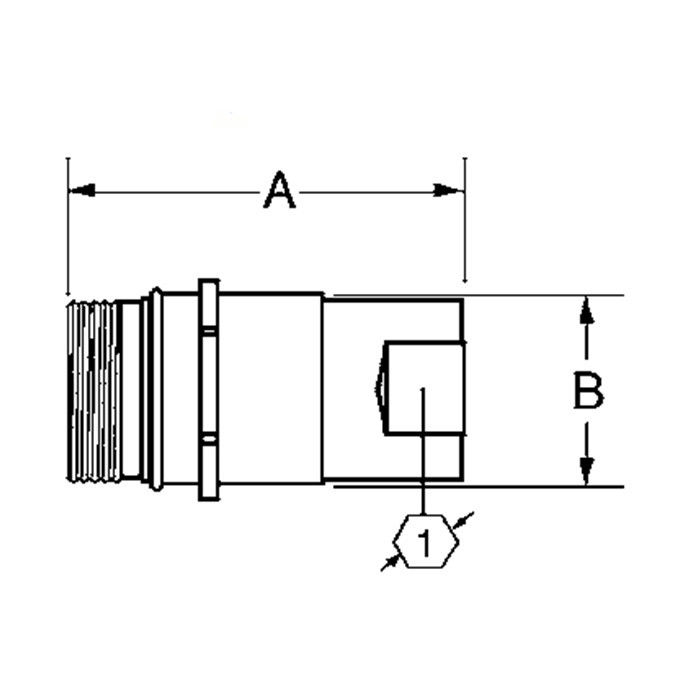

पुरुष (प्लग)
| बॉडी साइज़ |
पार्टनो. |
थ्रेड |
ए |
बी |
हेक्स |
| 1" |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
4.50 |
- |
| 1" |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
2.81 |
1.62 |
| 1" |
CB-P8S-3FN-G |
1-11 1/2 |
4.40 |
2.11 |
1.75 |
अनुप्रयोग
• खनन मशीनरी
• हाइड्रोलिक टूल सिस्टम
• उच्च-दबाव वाले मोबाइल उपकरण
• पैनल-माउंटेड ट्रांसफर लाइनें
• तेल और गैस रखरखाव इकाइयाँ
कार्टरबर्ग इंजीनियरिंग अंतर्दृष्टि
CB-SPS-3FN-FD86 सिर्फ एक और थ्रेड-टू-कनेक्ट फिटिंग नहीं है।मिलाकरउच्च-आवेग वाल्व प्रदर्शन, अवशिष्ट दबाव सहनशीलता, और मजबूत एक्मे थ्रेडिंग, कार्टरबर्ग दीर्घकालिक स्थिरता सुनिश्चित करता है जहां अन्य विफल हो जाते हैं।
चाहे वह गहरी खदान संचालन में हो या दबावयुक्त मोबाइल मरम्मत स्टेशनों में, यह कपलिंग कंपन, संदूषण और अधिक-कसने से होने वाले नुकसान का प्रतिरोध करता है—जो इसे मिशन-क्रिटिकल अनुप्रयोगों के लिए एक गो-टू समाधान बनाता है।
तकनीकी शीट या नमूनों में रुचि रखते हैं?
सीएडी चित्र, संगतता मार्गदर्शन के लिए संपर्क करें, या उद्धरण का अनुरोध करें।
कार्टरबर्ग की थ्रेडेड हाइड्रोलिक श्रृंखला IATF16949-संगत है और कस्टम विनिर्देश के लिए तैयार है।
