CB-SPS-3FN-96 थ्रेडेड हाइड्रोलिक कपलर | फ्लैंज माउंट के लिए कार्टरबर्ग विंग-नट टाइप

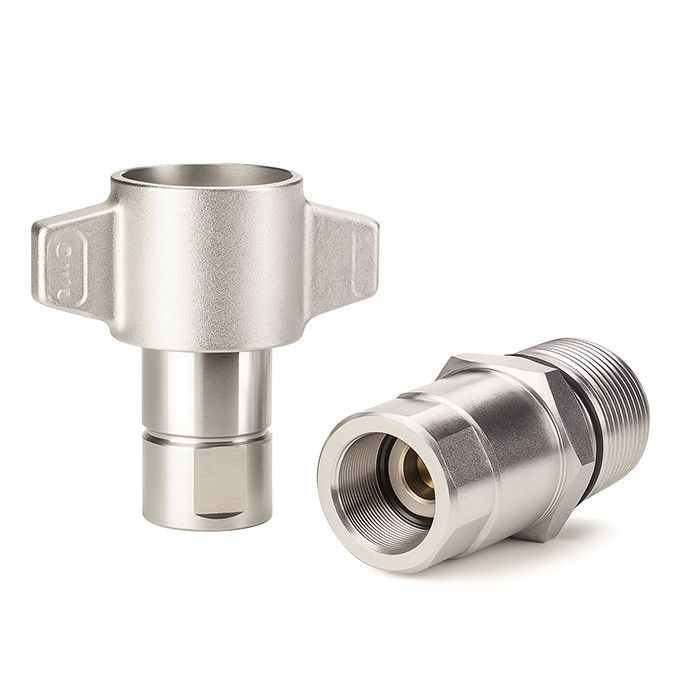

CB-SPS-3FN-96 एक विंग-स्टाइल थ्रेडेड हाइड्रोलिक क्विक कपलर है जिसे अवशिष्ट दबाव और कंपन के तहत विश्वसनीय कनेक्शन की आवश्यकता वाले अनुप्रयोगों के लिए इंजीनियर किया गया है।एक द्वि-दिशात्मक शट-ऑफ संरचना और फ्लैंज-माउंटिंग क्षमता के साथ डिज़ाइन किया गया, यह मॉडल उन प्रणालियों के लिए आदर्श है जहाँ तेज़ मैनुअल कनेक्शन और सुरक्षित निर्धारण महत्वपूर्ण हैं।
सामान्य फ्लैंज मानकों के साथ संगत, यह मोबाइल हाइड्रोलिक्स, तेल क्षेत्र प्रणालियों और उच्च-दबाव ट्रांसफर लाइनों के लिए बहुमुखी प्रतिभा और शक्ति दोनों प्रदान करता है।
मुख्य विशेषताएँ
• बिना उपकरणों के आसान मैनुअल कनेक्शन के लिए विंग-हैंडल डिज़ाइन
• एकीकृत दोहरे शट-ऑफ वाल्व के साथ थ्रेडेड कनेक्शन (कोई तरल पदार्थ का नुकसान नहीं)
• उच्च-दबाव या स्पंदित प्रणालियों के लिए अवशिष्ट दबाव कनेक्शन क्षमता
• फ्लैंज माउंटिंग इंटरफ़ेस, पैनल या बल्कहेड स्थापना के लिए उपयुक्त
• तीन आकारों में उपलब्ध: 3/4", 1", और 1-1/4"
• लचीले उपयोग के लिए समान-प्रोफाइल थ्रेडेड कपलर के साथ संगत
• कंपन-प्रतिरोधी बॉडी, मोबाइल या भारी-भरकम हाइड्रोलिक सेटअप के लिए उपयुक्त।
तकनीकी विशिष्टताएँ
| आकार (इंच) |
रेटेड दबाव (PSI) |
रेटेड दबाव (बार) |
प्रवाह दर (GPM) |
तापमान रेंज |
सील सामग्री |
| 3/4" |
3,000 |
207 |
50 |
-30°C से +120°C |
NBR |
| 1" |
3,000 |
207 |
75 |
-30°C से +120°C |
NBR |
| 1-1/4" |
2,750 |
190 |
100 |
-30°C से +120°C |
NBR |
• सामग्री: जिंक-प्लेटेड कार्बन स्टील
• कनेक्शन प्रकार: विंग-नट थ्रेड-टू-कनेक्ट
• सील प्रकार: दोहरी शट-ऑफ, आंतरिक पॉपपेट वाल्व
• स्थापना: फ्लैंज फेस के माध्यम से पैनल-माउंटेड (वैकल्पिक सुरक्षात्मक डस्ट कैप के साथ)
आयामी अवलोकन
महिला (सॉकेट)
| बॉडी साइज |
पार्टनो। |
थ्रेड |
ए |
बी |
हेक्स |
| 3/4" |
CB-S6B-3FN-A |
3/4-14 |
79 |
103 |
29,2 |
| 1" |
CB-S8B-3FN-A |
1-11 1/2 |
96 |
113 |
36,6 |
| 1"1/4 |
CB-S10B-3FN-A |
1-1/4 |
101 |
132 |
45,2 |
पुरुष (प्लग)
| बॉडी साइज |
पार्टनो। |
थ्रेड |
सी |
डी |
हेक्स |
| 3/4" |
CB-P6B-3FN-A |
3/4-14 |
79 |
38 |
33,3 |
| 1" |
CB-P8B-3FN-A |
1-11 1/2 |
90 |
47,5 |
39,6 |
| 1"1/4 |
CB-P10B-3FN-A |
1-1/4 |
94 |
53,8 |
47,8 |
अनुप्रयोग
• सीमित पैनल स्थानों के साथ मोबाइल हाइड्रोलिक सिस्टम
• तेल क्षेत्र और रासायनिक सेवा वाहन
• अवशिष्ट दबाव सहनशीलता की आवश्यकता वाले उच्च-दबाव सिस्टम
• मजबूत कंपन या शॉक लोड वाले उपकरण (जैसे, ड्रिलिंग यूनिट, विंच)
मानक थ्रेडेड कपलर पर CB-SPS-3FN-96 क्यों चुनें?
पारंपरिक हेक्स-स्टाइल थ्रेडेड कपलर की तुलना में, 96 विंग प्रकार प्रदान करता है:
• दबाव में आसान मैनुअल कसना/ढीला करना
• स्थापना के दौरान त्वरित दृश्य संरेखण
• सुसंगत इंटरफ़ेस आकारों के साथ सरलीकृत पैनल माउंटिंग
• विश्वसनीय कनेक्शन जहाँ बार-बार अलग करने की आवश्यकता होती है
