Place of Origin:
Shanghai, China
ब्रांड नाम:
carterberg
प्रमाणन:
IATF16949
Model Number:
CB-TM

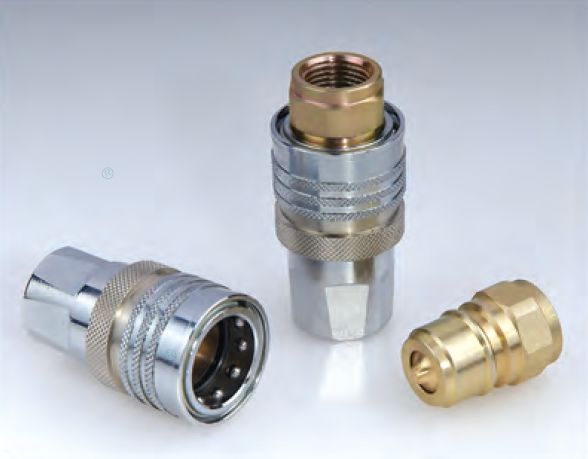

सीबी-टीएम बंद प्रकार हाइड्रोलिक त्वरित युग्मन (स्टील)
अनुप्रयोगः सीबी-टीएम श्रृंखला उद्योग के लिए निर्माण उपकरण, वन उपकरण, कृषि मशीनरी, तेल उपकरण, इस्पात मिल मशीनरी,और अन्य मांग वाले हाइड्रोलिक अनुप्रयोगों.
विनिर्देशः
|
技术规范 विनिर्देश |
|||||
|
规格(इंच) शरीर का आकार ((में) |
चौथाई |
3/8 |
आधा |
3/4 |
1 |
|
额定 दबाव नामित दबाव ((पीएसआई) |
5800 |
5000 |
4785 |
4785 |
4785 |
|
额定流量 नामित प्रवाह (जीपीएम) |
4 |
10 |
20 |
50 |
80 |
|
温度范围(标准密封圈)तापमान श्रेणी (std सील) -30°C+120°C |
|||||
|
标准密封圈材料为丁 मानक सील सामग्री है एनबीआर |
|||||
सीबी-टीएम सीरीज़ के युग्मनों की विशेषताएंः
1अनकप्प्प्ड रिसाव को रोकने के लिए पपपेंट वाल्व उपलब्ध हैं।
2पपपीट वाल्व, जब संयुग्मित होते हैं, तो नामित कार्य दबाव के भीतर, प्रवाह को तेजी से बनाए रखने के लिए स्वचालित रूप से खुलते हैं।
3महत्वपूर्ण भागों को स्थायित्व के लिए कठोर किया जाता है।
4विश्वसनीय गेंद-लॉकिंग तंत्र संभोग के आधे भागों को एक साथ रखता है।
5.सॉकेट और प्लग ठोस बार स्टॉक से सटीक मशीनिंग हैं.
6.TEMA TH सीरीज, STUCCHI IRC सीरीज के साथ संगत।
| भाग नं. | एलएस | एलपी | L | D | HEX1 | HEX2 | टी |
| CB-TM-02 | 60 | 48.2 | 81.8 | 26 | S21 | S18 | G1/4 |
| CB-TM-03 | 61 | 38 | 76.7 | 35 | S24 | S22 | G3/8 |
| CB-TM-04 | 67.5 | 42.5 | 85.5 | 41 | S30 | S27 | G1/2 |
| CB-TM-06 | 76.4 | 47 | 94.5 | 52 | S38 | S36 | G3/4 |
| CB-TM-08 | 92.4 | 56.5 | 113.8 | 62 | S45 | S45 | G1 |
विशेषताएं:
1दोनों हिस्सों में वाल्व के बिना चिकनी, खुली बोरिंग न्यूनतम दबाव में गिरावट प्रदान करती है और उन अनुप्रयोगों में आसान क्लैंजिंग की अनुमति देती है जहां एक ही लाइनों का उपयोग एक से अधिक मीडिया के लिए किया जाता है।
2युग्मक और निप्पल ठोस बार स्टॉक से मशीनीकृत होते हैं जो गुणवत्तापूर्ण युग्मन प्रदान करते हैं जो टिकाऊ होता है।
3स्तनपाती पीतल और 304 स्टेनलेस स्टील में मानक उत्पाद सामग्री के रूप में उपलब्ध हैं।
4स्तन 304 स्टेनलेस स्टील, पीतल में उपलब्ध हैं।
5यह युग्मन एक "इंटरचेंज" युग्मन है क्योंकि यह आयामी और कार्यात्मक रूप से अन्य निर्माताओं द्वारा बनाए गए समान युग्मनों के साथ इंटरचेंज हो सकता है।
6. NITTO TSP सीरीज के साथ संगत.
| भाग नं. | एलएस | ¢ डी | HEX1 | ए | टी |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| भाग नं. | एलएस | ¢ डी | HEX1 | ए | टी |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| भाग नं. | एलपी | सी | HEX2 | ए | टी |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| भाग नं. | एलपी | सी | HEX1 | ए | टी |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
