Place of Origin:
China
ब्रांड नाम:
carterberg
प्रमाणन:
IATF16949
Model Number:
CB-10135

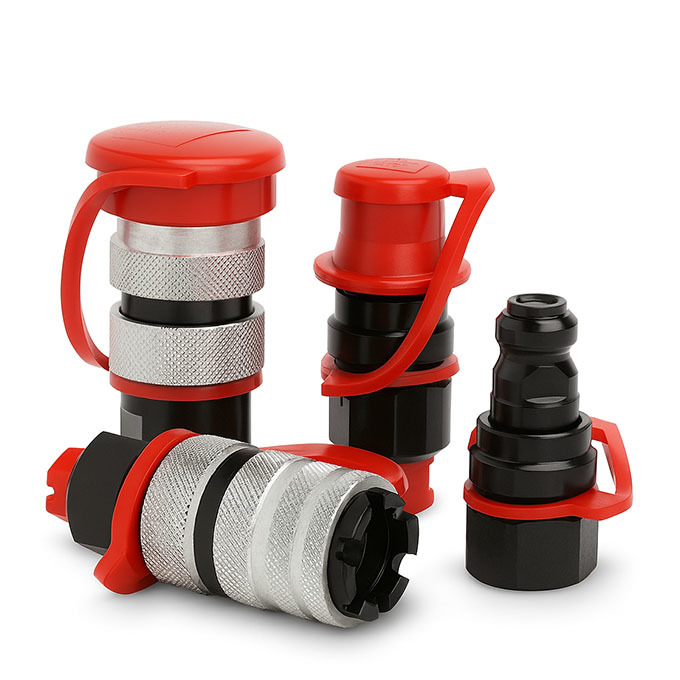

यह CB-10135 एक कॉम्पैक्ट, अल्ट्रा हाई प्रेशर क्विक कपलिंग है जिसे 300 MPa (43,500 PSI) तक काम करने वाले मांग वाले हाइड्रोलिक सिस्टम के लिए डिज़ाइन किया गया है। CEJN 135 सीरीज के साथ पूरी तरह से संगत, यह कपलिंग रिसाव-मुक्त प्रदर्शन, यांत्रिक सुरक्षा और सीमित-स्थान हाइड्रोलिक सिस्टम में तेजी से एकीकरण के लिए अनुकूलित है।
एक कठोर स्टील बॉडी और महिला आधे हिस्से पर एक सुरक्षित लॉकिंग रिंग के साथ, CB-10135 बचाव उपकरणों, बेयरिंग पुलर्स और हाई-प्रेशर टेस्ट बेंच के लिए आदर्श है।
• 300 MPa कार्यशील दबाव: रिसाव या विकृति के जोखिम के बिना अत्यधिक दबाव प्रणालियों के लिए बनाया गया है।
• गैर-स्पिल डिज़ाइन: न्यूनतम तरल पदार्थ के नुकसान के साथ दबाव में सुरक्षित रूप से कनेक्ट और डिस्कनेक्ट करें।
• CEJN 135 इंटरचेंज: मानक CEJN 135 सीरीज कपलिंग और हाइड्रोलिक टूल के साथ पूरी तरह से संगत।
• सुरक्षा लॉक रिंग: महिला आधे हिस्से में आकस्मिक डिस्कनेक्शन को रोकने के लिए एक यांत्रिक लॉकिंग रिंग शामिल है।
• कॉम्पैक्ट आयाम: 64 मिमी कुल लंबाई, 2.5 मिमी प्रवाह व्यास – तंग प्रतिष्ठानों के लिए बिल्कुल सही।
• थ्रेड प्रकार: 60° शंकु सील के साथ M16x1.5 थ्रेडेड इंटरफ़ेस।
• टिकाऊ सामग्री: अधिकतम शक्ति के लिए काले सतह खत्म के साथ कठोर कार्बन स्टील।
• प्रवाह दक्षता: 1 बार के दबाव ड्रॉप पर 4.6 L/min डिलीवर करता है।
• रिंच का आकार: सुविधाजनक स्थापना के लिए मानक 22 मिमी।
| पैरामीटर | मान |
|---|---|
| कनेक्शन | 60° शंकु के साथ M16x1.5 |
| सामग्री | कठोर कार्बन स्टील |
| कार्यशील दबाव | 300 MPa (43,500 PSI) |
| फटने का दबाव | ≥600 MPa |
| प्रवाह व्यास | 2.5 मिमी |
| प्रवाह दर (Δp = 1 बार) | 4.6 L/min |
| लंबाई | 64 मिमी |
| बाहरी व्यास | 30 मिमी |
| तापमान रेंज | -20°C से +80°C |
| वाल्व तंत्र | गैर-स्पिल |
| लॉकिंग तंत्र | महिला रिंग लॉक |
| सील प्रकार | 60° शंकु + NBR (मानक) |
CB-10135 का विशिष्ट दबाव-प्रवाह वक्र।
सिस्टम की दक्षता और सुरक्षा सुनिश्चित करते हुए, 300 MPa दबाव रेंज में भी न्यूनतम दबाव हानि बनी रहती है।

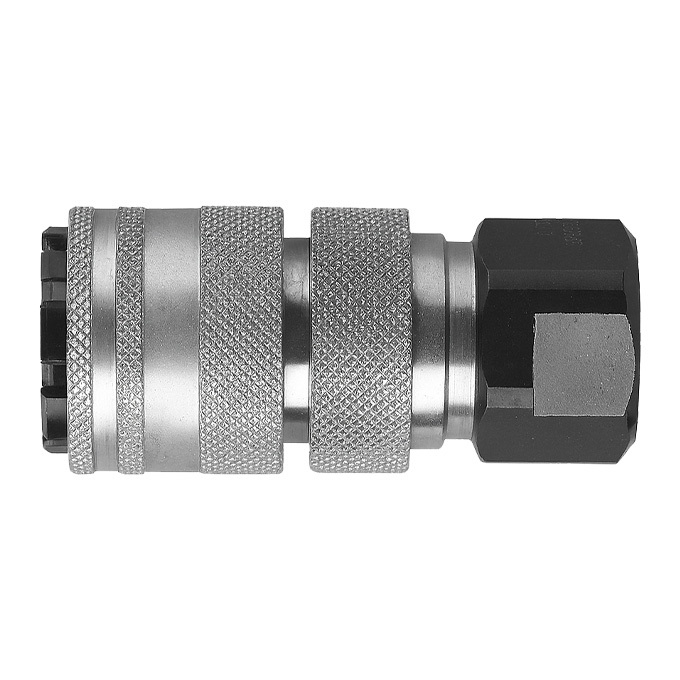

महिला (सॉकेट)

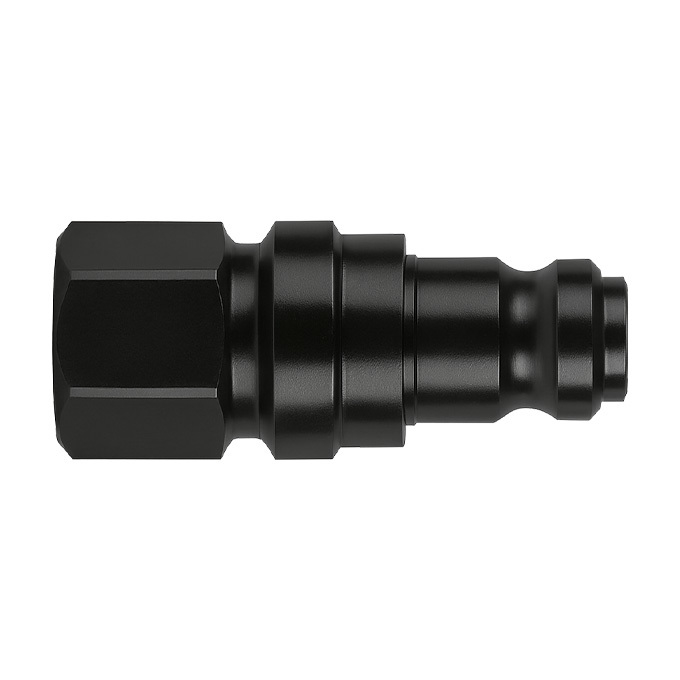

पुरुष (प्लग)
• हाइड्रोलिक पुलर सिस्टम
• बचाव और स्प्रेडर
• अल्ट्रा हाई-प्रेशर टेस्ट बेंच
• सटीक रखरखाव उपकरण
• ऑफ-साइट सर्विस यूनिट
CB-10135 CEJN 135 सीरीज कपलिंग के साथ पूरी तरह से आयामी और कार्यात्मक रूप से संगत है:
• थ्रेड इंटरफ़ेस: M16x1.5
• समान नाममात्र व्यास और कार्यशील दबाव
• मिलान धातु सील शंकु
• समान यांत्रिक लॉकिंग सुरक्षा
