उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
carterberg
प्रमाणन:
IATF16949
मॉडल संख्या:
सीबी-एसपी 3 एस-टीसी

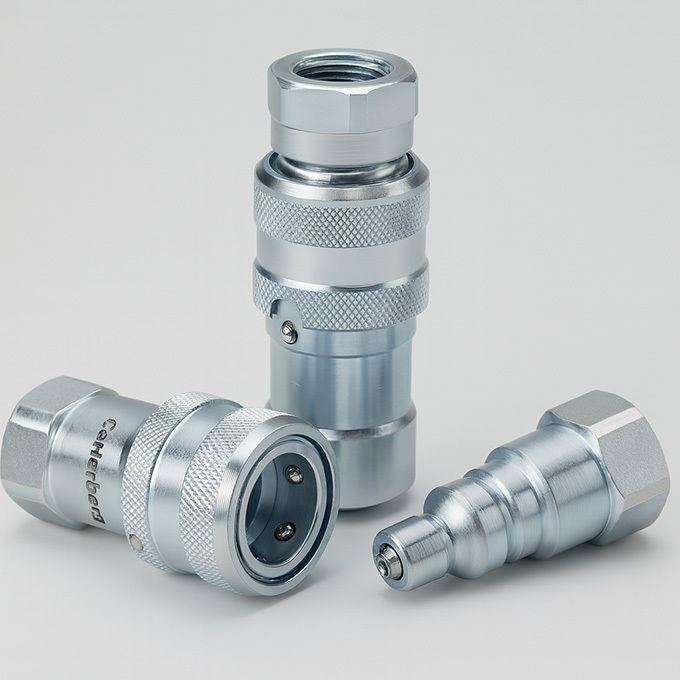

कार्टरबर्ग का CB-SP3S-TCएक विशेष रूप से इंजीनियर किया गया सुपर हाई-प्रेशर हाइड्रोलिक क्विक कपलिंग है, जिसे जैकिंग उपकरण, रेल रखरखाव उपकरण और लिफ्टिंग सिस्टम की अत्यधिक आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।कठोर सतहों और स्लीव-लॉक कनेक्शन के साथ कार्बन स्टील में निर्मित, यह कपलिंग 10,000 PSI तक की समझौता रहित सुरक्षा, शक्ति और दबाव हैंडलिंग प्रदान करता है।यह पार्कर TC श्रृंखला के साथ पूरी तरह से संगत है, जो उच्च-दबाव वाले टूल सर्किट में सिस्टम संगतता सुनिश्चित करता है।
• पॉजिटिव वाल्व स्टॉप:फिक्स्ड पर्च डिज़ाइन वाल्व संरेखण को बरकरार रखता है और रेटेड दबाव के तहत पूरी तरह से खुलने को सुनिश्चित करते हुए, पूर्ण धातु-से-धातु वाल्व संपर्क को सक्षम बनाता है।
• इलेक्ट्रोमेट्रिक सीलिंग सिस्टम:सटीक मशीन वाले घटकों का उपयोग करके, कंपन और दबाव के झटके के तहत भी विश्वसनीय शट-ऑफ प्रदान करता है।
• स्लीव लॉक मैकेनिज्म:नली खींचने या कंपन के कारण आकस्मिक डिस्कनेक्शन को रोकता है। कुंडा उपयोग के लिए उपयुक्त नहीं है।
• टिकाऊ निर्माण:निपल, स्लीव और वाल्व घटक हाइड्रोलिक प्रभाव और पहनने के लिए बेहतर प्रतिरोध के लिए इंडक्शन कठोर होते हैं।
• दबाव रेटिंग:10,000 PSI (लगभग 690 बार) कार्यशील दबाव के लिए रेटेड।
• प्रवाह अनुकूलन:न्यूनतम अशांति के साथ उच्च दबाव पर स्थिर प्रवाह वितरण के लिए डिज़ाइन किया गया।
• पार्कर TC संगतता:पार्कर TC श्रृंखला कपलिंग के साथ कार्यात्मक रूप से विनिमेय।
| पैरामीटर | मान |
| बॉडी साइज़ | 3/8" |
| रेटेड प्रेशर | 10,000 PSI |
| रेटेड फ्लो | 6 GPM |
| तापमान रेंज | -20°C से +120°C |
| सील सामग्री | NBR (वैकल्पिक: FKM) |
| थ्रेड | NPT3/8" |
| L (लंबाई) | 79 मिमी |
| ⌀D (बॉडी डायमीटर) | 32 मिमी |
| LS (युग्मित लंबाई) | 62.5 मिमी |
| LP (प्लग लंबाई) | 44.2 मिमी |
प्रदर्शन वक्र:
प्रेशर ड्रॉप बनाम फ्लो रेट (3/8")
परीक्षण माध्यम: तेल-200 SUS, ISO VG 46. अनुरोध पर या नीचे देखा जा सकता है।
• हाइड्रोलिक जैक सिस्टम: उच्च दबाव के तहत मोबाइल लिफ्टिंग अनुप्रयोग।
• रेलवे उपकरण: भारी शुल्क वाले रखरखाव उपकरणों के लिए डिज़ाइन किया गया।
• निर्माण: जैकिंग और शोरिंग उपकरण जहां थ्रेडेड कपलिंग त्रुटि की संभावना रखते हैं।
• औद्योगिक रखरखाव: मजबूत, सुरक्षित कपलिंग की आवश्यकता वाले उच्च-दबाव वाले सिस्टम।
• उपयोग करेंCB-SP3S-TCयदि आपके एप्लिकेशन में लिफ्टिंग, जैकिंग या बार-बार उच्च-झटके वाले भार शामिल हैं।
• संक्षारक वातावरण (जैसे समुद्री, रासायनिक) के लिए, CB-SPM-10F-Aजैसे स्टेनलेस-स्टील वेरिएंट को प्राथमिकता दें।
• 5,000 PSI से कम के सामान्य औद्योगिक उपयोग के लिए, CB-SPL-10Fको एक लागत प्रभावी विकल्प के रूप में मानें।
प्र: क्या CB-SP3S-TC का उपयोग घूर्णन प्रणालियों में किया जा सकता है?
उ: नहीं। यह मॉडल कुंडा अनुप्रयोगों के लिए रेटेड नहीं है। दबाव में घूर्णन सीलिंग सतहों को नुकसान पहुंचा सकता है।
प्र: क्या यह कपलिंग पार्कर TC के साथ विनिमेय है?
उ: हाँ, यह आयामी रूप से संगत है और पार्कर TC श्रृंखला के साथ कार्यात्मक रूप से विनिमेय है।
प्र: कौन से थ्रेड विकल्प उपलब्ध हैं?
उ: NPT3/8” मानक है। अन्य थ्रेड (BSPP, UNF) अनुरोध पर उपलब्ध हो सकते हैं।
क्या आपको विश्वसनीय उच्च-दबाव हाइड्रोलिक कनेक्शन की आवश्यकता है?
हमसे संपर्क करेंCB-SP3S-TC मूल्य निर्धारण, तकनीकी सहायता, या कस्टम विशिष्टताओं के लिए।
