Place of Origin:
China
ब्रांड नाम:
carterberg
प्रमाणन:
IATF16949
Model Number:
CB-10116

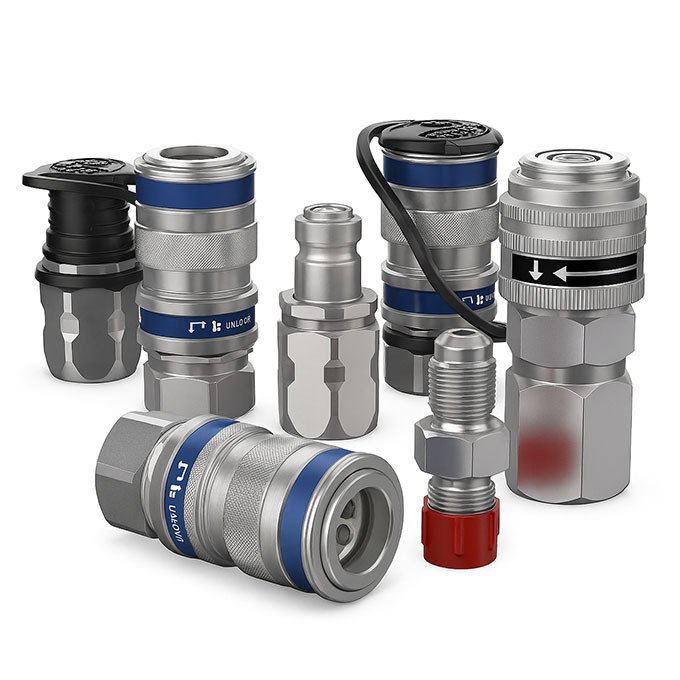

CB-10116 एक कॉम्पैक्ट, स्टेनलेस स्टील हाइड्रोलिक त्वरित युग्मन है जो संक्षारक वातावरण में अति उच्च दबाव प्रणालियों की उच्च मांगों को पूरा करने के लिए इंजीनियर है।CEJN 116 श्रृंखला के लिए एक पूरी तरह से संगत विकल्प के रूप में डिज़ाइन किया गयाइस मॉडल में यांत्रिक सुरक्षा सुविधाएं, ड्रिप-फ्री ऑपरेशन और CEJN के 120° CMS धातु-सील शंकु को जोड़कर अत्यधिक दबाव के तहत बेहतर सील विश्वसनीयता प्रदान की जाती है।
टॉर्क टूल्स, टेन्सर और पोर्टेबल हाइड्रोलिक उपकरणों के लिए आदर्श, सीबी-10116 आपकी उच्च अखंडता विकल्प है जब विफलता एक विकल्प नहीं है।
• 100% स्टेनलेस स्टील निर्माण: क्षरण प्रतिरोधी और समुद्री, रासायनिक और अपतटीय प्रणालियों सहित आक्रामक वातावरण के लिए उपयुक्त है।
•कॉम्पैक्ट बॉडी डिज़ाइन: केवल 51.2 मिमी लंबाई और 24.5 मिमी व्यास, तंग स्थान अनुप्रयोगों के लिए एकदम सही।
•सीएमएस धातु सील (120° शंकु): उच्च तापमान और रासायनिक लचीलापन के साथ CEJN- संगत धातु-से-धातु सील।
•लीक मुक्त संचालन: कनेक्शन और डिस्कनेक्शन के दौरान शून्य रिसाव के लिए डिज़ाइन किया गया।
•वाल्व मुक्त पुरुष युग्मक: उन प्रणालियों के लिए अनुकूलित जहां तरल पदार्थ की दिशा को बाहरी रूप से विनियमित किया जाता है।
•सुरक्षा लॉकिंग रिंग: मादा युग्मक में दुर्घटनाग्रस्त विच्छेदन को रोकने के लिए एक यांत्रिक अंगूठी शामिल है।
•उच्च दबाव रेटिंग: 150 एमपीए (21,750 पीएसआई) का परिचालन दबाव, 300 एमपीए का न्यूनतम फट दबाव।
•G 1/4" थ्रेडेड कनेक्शन: सामान्य औद्योगिक हाइड्रोलिक इंटरफेस के साथ संगत।
•मानक धूल कैप शामिल: युग्मक जीवन का विस्तार करें और आंतरिक सतहों की रक्षा करें। वैकल्पिक एल्यूमीनियम ढक्कन उपलब्ध हैं।
| पैरामीटर | मूल्य |
|---|---|
| कनेक्शन प्रकार | G 1/4 "महिला धागा |
| सामग्री | AISI 316 स्टेनलेस स्टील |
| सील का प्रकार | सीएमएस धातु शंकु सील (120°) |
| सील सामग्री | नाइट्रिल (एनबीआर) |
| कार्य दबाव | 150 एमपीए (21,750 पीएसआई) |
| फटने का दबाव | ≥300 एमपीए |
| नाममात्र प्रवाह व्यास | 2.5 मिमी |
| प्रवाह दर (Δp=1 बार) | 6 लीटर/मिनट |
| लम्बाई | 51.2 मिमी |
| बाहरी व्यास | 24.5 मिमी |
| कुंजी का आकार | 22 मिमी |
| तापमान सीमा | -30°C से +100°C |
| वाल्व | पुरुषः बिना वाल्व / महिलाः सुरक्षा अंगूठी के साथ |
| धूल के ढक्कन | मानक प्लास्टिक; वैकल्पिक एल्यूमीनियम |
CB-10116 के लिए विशिष्ट दबाव प्रवाह वक्र

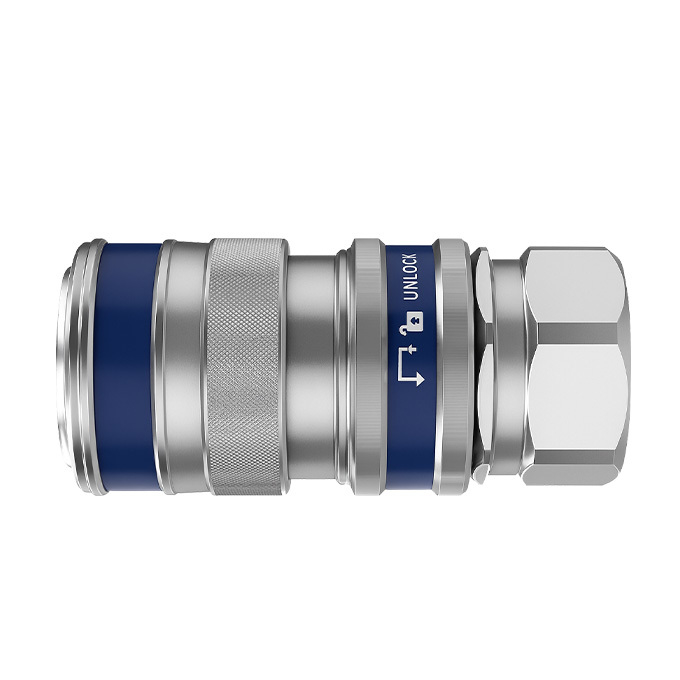

मादा (सोकेट)

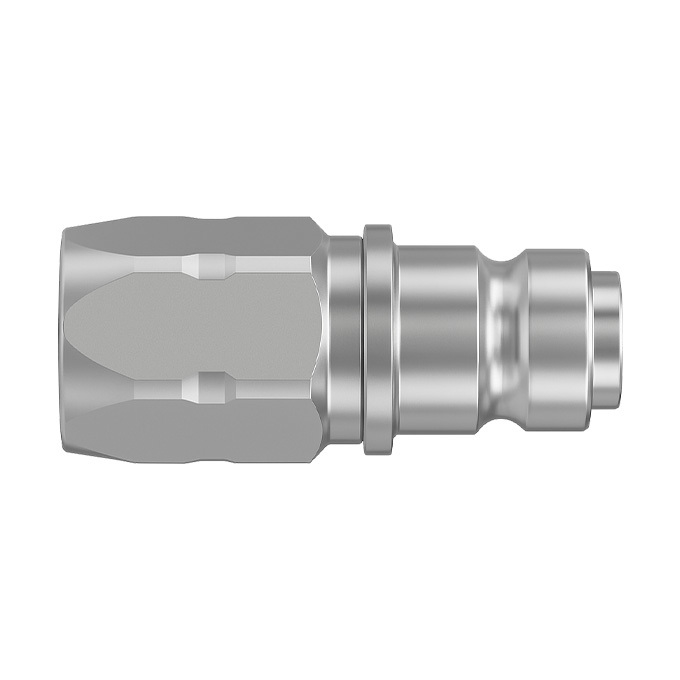

पुरुष (प्लग)
• टॉर्क टूल्स और हाइड्रोलिक टेन्सनर
जहां लीक मुक्त, कॉम्पैक्ट और सटीक युग्मन आवश्यक हैं।
•संक्षारक वातावरण में रखरखाव
समुद्री, अपतटीय और रासायनिक सुविधाओं के लिए उपयुक्त।
•पोर्टेबल हाइड्रोलिक इकाइयां
उच्च दबाव वाली प्रणालियों के लिए छोटी मात्रा में द्रव नियंत्रण के साथ।
सीबी-10116 सीईजेएन 116 श्रृंखला के साथ पूरी तरह से विनिमेय हैः
• आयाम और थ्रेड इंटरफेस (G1/4")
• सीलिंग विधि (सीएमएस 120° शंकु)
• दबाव और तापमान रेटिंग
• युग्मन प्रारूप (वाल्व रहित पुरुष + सुरक्षा महिला)
प्रश्न: CB-10116 CB-10125 या CB-10218 से कैसे भिन्न है?
A: CB-10116 स्टेनलेस स्टील है और इसमें CMS धातु सील है। CB-10125 और 10218 आमतौर पर O-ring सील के साथ कार्बन स्टील हैं।10116 एक अधिक कॉम्पैक्ट डिजाइन और पुरुष पक्ष पर कोई आंतरिक वाल्व है.
प्रश्न: क्या सीबी-10116 रासायनिक या समुद्री अनुप्रयोगों के लिए उपयुक्त है?
उत्तर: हाँ. पूर्ण स्टेनलेस स्टील निर्माण और लीक मुक्त डिजाइन इसे संक्षारक और संवेदनशील वातावरण के लिए आदर्श बनाते हैं।
प्रश्न: क्या सीबी-10116 सीईजेएन 116 को सीधे प्रतिस्थापित कर सकता है?
उत्तर: हाँ. यह पूरी तरह से आयामी और कार्यात्मक रूप से संगत है.
