Place of Origin:
China
ब्रांड नाम:
carterberg
प्रमाणन:
IATF16949
Model Number:
CB-10218

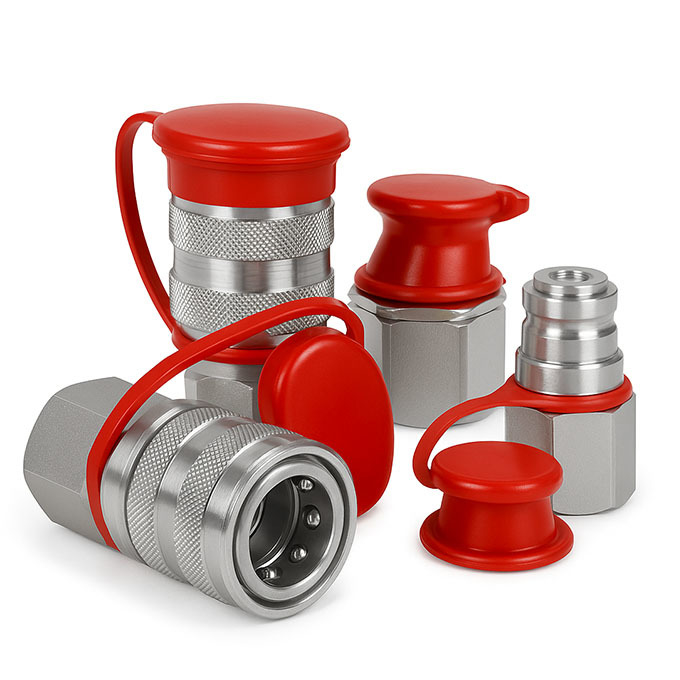

दCB-10218एक अल्ट्रा उच्च दबाव त्वरित युग्मन है जो मांग वाले हाइड्रोलिक सिस्टम के लिए डिज़ाइन किया गया है, जिसके लिए100 एमपीए (14,500 पीएसआई)संकुचित और सटीक, यह सुविधाएँरिसाव रहित डिस्कनेक्शन, एकमैकेनिकल लॉक रिंग, औरCEJN 218 संगतता, जिससे यह बोल्ट टेन्सर, दबाव उपकरण और नियंत्रित हाइड्रोलिक ऑपरेशन के लिए आदर्श है।
यहG 3/8" घुमावदार इंटरफ़ेस, कठोर इस्पात निर्माण और उच्च प्रवाह प्रोफ़ाइल इसे लगातार प्रदर्शन के साथ लगातार उच्च दबाव चक्रों का सामना करने की अनुमति देता है।
• 100 एमपीए (14,500 पीएसआई) के लिए रेटेड
अत्यधिक हाइड्रोलिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिसमें उच्च विश्वसनीयता और लगातार सील की आवश्यकता होती है।
•रिसाव रहित डिस्कनेक्शन
अनकपलिंग के दौरान तरल पदार्थ के नुकसान को रोकता है, ऑपरेटरों की रक्षा करता है और संदूषण को कम करता है।
•कॉम्पैक्ट प्रोफ़ाइल
केवल73.4 मिमी लम्बाऔर34व्यास में.6 मिमी, संकुचित विधानसभा क्षेत्रों के लिए आदर्श है।
•पॉजिटिव लॉकिंग तंत्र
मादा युग्मन में एकस्वचालित यांत्रिक ताला अंगूठीदबाव के तहत आकस्मिक डिस्कनेक्शन को रोकने के लिए।
•उच्च प्रवाह दर
तक वितरित करता है15 लीटर/मिनटएक संकीर्ण मार्ग के माध्यम से, प्रतिक्रियाशील हाइड्रोलिक नियंत्रण का समर्थन करता है।
•सामग्री और सील
टिकाऊपन के लिए जिंक कोटिंग के साथ बुझे हुए स्टील; मानकएनबीआर सीलवैकल्पिक रबर-धातु इंटरफ़ेस के साथ।
•थ्रेडेड G 3/8 ̊ कनेक्शन
परीक्षण उपकरण और अति-उच्च दबाव वाले उपकरणों में सुरक्षित स्थापना सुनिश्चित करता है।
| विनिर्देश | मूल्य |
|---|---|
| कार्य दबाव | 100 एमपीए (14,500 पीएसआई) |
| फटने का दबाव | ≥200 एमपीए |
| प्रवाह दर | 15 लीटर/मिनट |
| थ्रेड कनेक्शन | G 3/8 ′′ |
| लम्बाई | 73.4 मिमी |
| बाहरी व्यास | 34.6 मिमी |
| कुंजी का आकार | 27 मिमी |
| मोर्टार | 60 ̊70 एनएम |
| सीलिंग प्रकार | एनबीआर (वैकल्पिक धातु रबर) |
| सामग्री | जस्ता लेपित कठोर स्टील |
| तापमान सीमा | -30°C से +100°C |
| तालाबंदी | मैकेनिकल रिंग (महिला) |
CB-10218 के लिए विशिष्ट दबाव प्रवाह वक्र

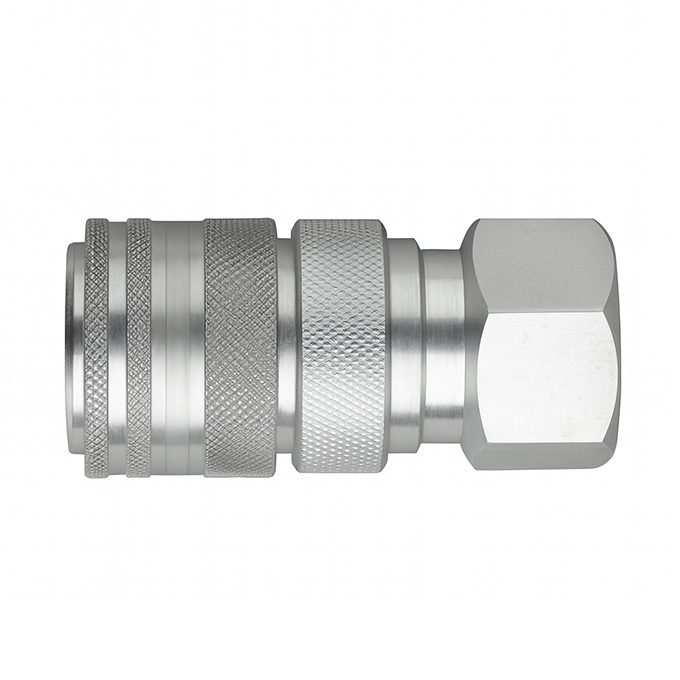

मादा (सोकेट)

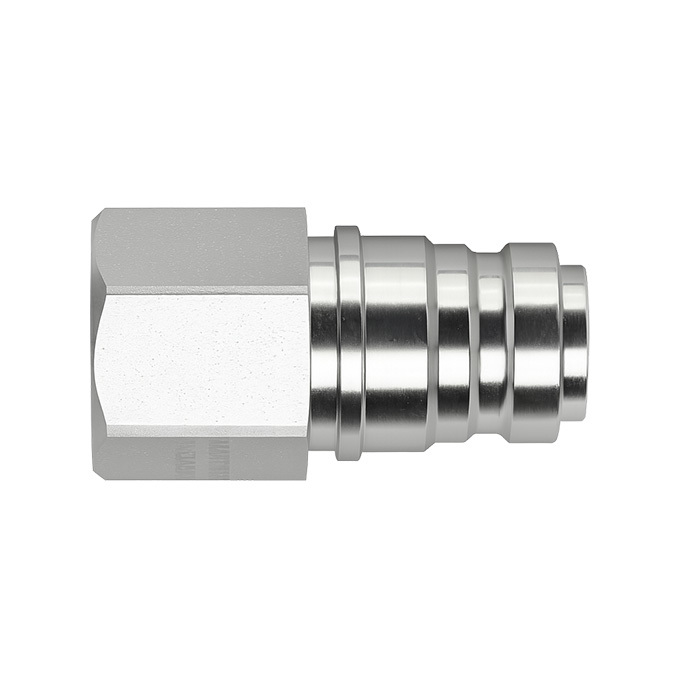

पुरुष (प्लग)
CB-10218 संरचनात्मक और कार्यात्मक रूप से CEJN 218 श्रृंखला युग्मन के साथ संगत है। धागे के आयाम, प्रवाह पथ और सील इंटरफ़ेस से मेल खाने के लिए डिज़ाइन किया गया है,यह अधिकांश मानक 100 एमपीए उपकरण और जुड़नार में प्रत्यक्ष प्रतिस्थापन के रूप में कार्य कर सकता है.
प्रश्न: क्या CB-10218 को दबाव में जोड़ा जा सकता है?
उत्तर: नहीं। सिस्टम को डिस्कनेक्ट करने से पहले दबाव में होना चाहिए। यांत्रिक ताला पूरी तरह से संलग्न होने के बाद सुरक्षा सुनिश्चित करता है।
प्रश्न: क्या यह CEJN 218 भागों के साथ विनिमेय है?
उत्तर: हाँ. सीबी-10218 सीईजेएन 218 श्रृंखला पुरुष और महिला युग्मन के साथ ड्रॉप-इन संगतता प्रदान करता है।
प्रश्न: क्या यह गतिशील या धड़कन प्रवाह के लिए उपयुक्त है?
उत्तर: हाँ, नामित दबाव और तापमान सीमा के भीतर। बार-बार साइकिल चलाने के लिए वैकल्पिक धातु सील की सिफारिश की जाती है।
