Place of Origin:
China
ब्रांड नाम:
carterberg
प्रमाणन:
IATF16949
Model Number:
CB-10125
दCB-10125हाइड्रोलिक त्वरित युग्मन के लिए विशेष रूप से बनाया गया हैअति-उच्च दबावतक काम करने वाली प्रणालियां250 एमपीए (36,250 पीएसआई). के साथवाल्व रहित प्लग,धातु से धातु की सील, औरकॉम्पैक्ट G1/4" धागा विन्यास, यह एक विश्वसनीय विकल्प हैहाइड्रोलिक बोल्ट टेन्सर,असर खींचने वाले, और उच्च शक्ति अनुप्रयोगों में प्रयुक्त अन्य उपकरण।
यह मॉडल कार्टरबर्ग की CEJN 125 संगत श्रृंखला का हिस्सा है और अत्यधिक भार के तहत भी निर्बाध, लीक मुक्त कनेक्शन और डिस्कनेक्शन प्रदान करता है।सीएमएस धातु सील (120° शंकु)लगातार चक्रों में सुरक्षा और दोहराव सुनिश्चित करता है।
• 250 एमपीए कार्य दबाव के लिए नामित
नियंत्रित उपकरण और परीक्षण प्रणालियों में अत्यधिक हाइड्रोलिक बलों को संभालने के लिए बनाया गया।
•कॉम्पैक्ट आयाम
कुल लंबाई सिर्फ73.8 मिमीऔर30 मिमी बाहरी व्याससीमित सभा स्थानों के लिए आदर्श।
•प्लग पक्ष पर कोई वाल्व नहीं
सरलीकृत आंतरिक संरचना दबाव में कमी को कम करती है और दबाव के तेजी से बराबरी की सुविधा प्रदान करती है।
•सुरक्षित सीएमएस धातु-धातु सील
महत्वपूर्ण क्षेत्रों में ओ-रिंग पर निर्भरता को समाप्त करता है, अल्ट्रा-उच्च दबाव पर बेहतर प्रदर्शन प्रदान करता है।
•मानक धूल ढक्कन और सुरक्षा ताला
प्रत्येक इकाई में प्रदूषण और आकस्मिक रिहाई को रोकने के लिए एकीकृत सुरक्षा लॉक और सुरक्षात्मक टोपी शामिल हैं।
•CEJN 125 सीरीज संगत
CEJN 125 उत्पादों के साथ कार्यात्मक रूप से विनिमेय, जबकि आपूर्ति लचीलापन और लागत दक्षता में सुधार प्रदान करता है।
| विनिर्देश | मूल्य |
|---|---|
| कार्य दबाव | 250 एमपीए (36,250 पीएसआई) |
| फटने का दबाव | 500 एमपीए |
| नाममात्र व्यास | 2.5 मिमी |
| प्रवाह दर | 5.8 L/min |
| कनेक्शन प्रकार | G 1/4" |
| लम्बाई | 73.8 मिमी |
| व्यास | 30 मिमी |
| कुंजी का आकार | 26 मिमी |
| मोर्टार | 40 ̊50 एनएम |
| सील करने की विधि | सीएमएस 120° धातु शंकु |
| सील सामग्री | एनबीआर (नाइट्रिल) |
| तापमान सीमा | -30°C से +100°C |
| सामग्री | जस्ता-निकल लेपित स्टील |
CB-10125 के लिए विशिष्ट दबाव प्रवाह वक्र
इसके वाल्व रहित डिजाइन और कॉम्पैक्ट आंतरिक पथ के कारण न्यूनतम दबाव गिरावट दिखाई देती है।

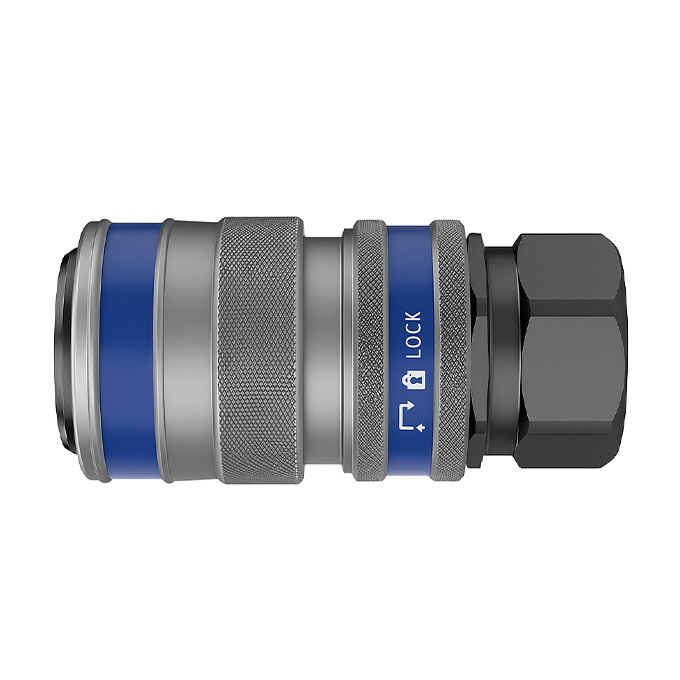

मादा (सोकेट)

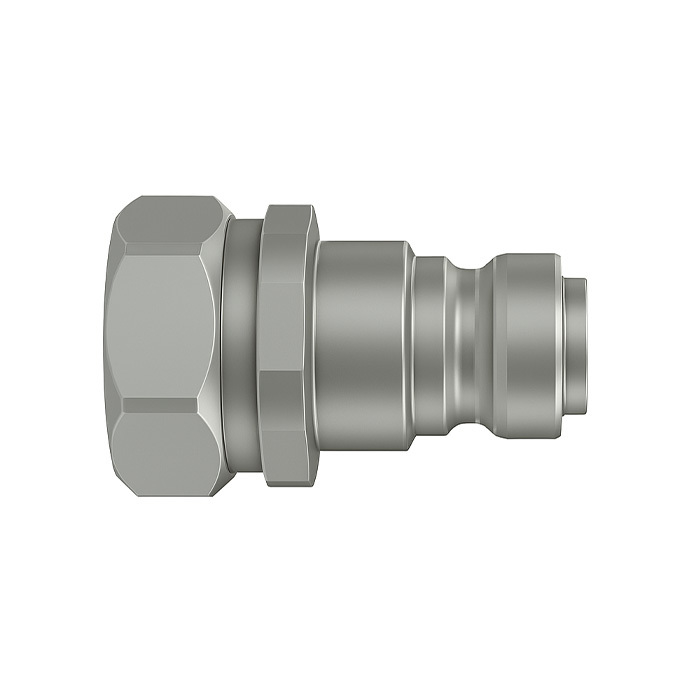

पुरुष (प्लग)
सीबी-10125 सीईजेएन 125 श्रृंखला के साथ पूरी तरह से संगत है, जिसमें भौतिक आकार, सीलिंग इंटरफ़ेस और हाइड्रोलिक प्रदर्शन शामिल हैं। जबकि विनिमेयता सुनिश्चित की जाती है,हम प्रतिस्थापन या retrofit परिदृश्यों के दौरान सील सामग्री (NBR बनाम Viton) और अधिकतम टोक़ सेटिंग्स की जांच करने की सलाह देते हैं.
प्रश्न: क्या सीबी-10125 का उपयोग धड़कन के साथ गतिशील दबाव प्रणालियों में किया जा सकता है?
एः यह अति उच्च दबाव के लिए उपयुक्त है,स्थैतिकलोड चक्र. धड़कन प्रणाली के लिए, हमें सुदृढ़ वेरिएंट के लिए परामर्श करें.
प्रश्न: क्या युग्मन पूरी तरह से वाल्व मुक्त है?
उत्तर: हाँ. नर भाग (प्लग) तरल पदार्थ प्रतिबंध को कम करने के लिए वाल्व मुक्त है। सिस्टम को डिस्कनेक्ट करने से पहले दबाव में होना चाहिए।
प्रश्न: क्या यह CEJN 125 टूल के साथ संगत है?
उत्तर: हाँ. सीबी-10125 एककार्यात्मक रूप से संगतCEJN 125 के साथ प्रतिस्थापन, बोल्ट टेन्सर, पुलर आदि में उपयोग के लिए डिज़ाइन किया गया है।
