थ्रेडेड हाइड्रोलिक क्विक कपलिंग्स सीबी एसपीएस 3एफ बीडी

थ्रेडेड हाइड्रोलिक क्विक कपलिंग्स सीबी एसपीएस 3एफ बीडी

उत्पत्ति के प्लेस:

शंघाई, चीन

ब्रांड नाम:

Carterberg

प्रमाणन:

IATF16949

मॉडल संख्या:

सीबी-एसपीएस -3 एफ-बीडी

हमसे संपर्क करें
उद्धरण मांगें
उत्पाद विवरण
श्रृंखला:
धागा-हाइड्रोलिक-क्विक-कपलिंग
आकार:
1/4 ", 3/8", 1/2 ", 3/4", 1 ", 1-1/4", 1-1/2 ", 2"
सामग्री:
कार्बन स्टील
कार्य दबाव:
5,000 - 10,000 साई
नामित प्रवाह:
2 - 200 GPM
परिचालन तापमान:
-20 डिग्री सेल्सियस से + 120 डिग्री सेल्सियस
आवेदन:
मोबाइल हाइड्रोलिक उपकरण, कृषि मशीनरी, औद्योगिक प्रणाली
विनिमय करने योग्य:
तेजी से वीवीएस श्रृंखला
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
वार्ता
मूल्य
बातचीत योग्य
पैकेजिंग विवरण
कार्टून
प्रसव के समय
7-20 कार्य दिवस
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता
5000 ~ 20000 पीसी / माह
उत्पाद वर्णन

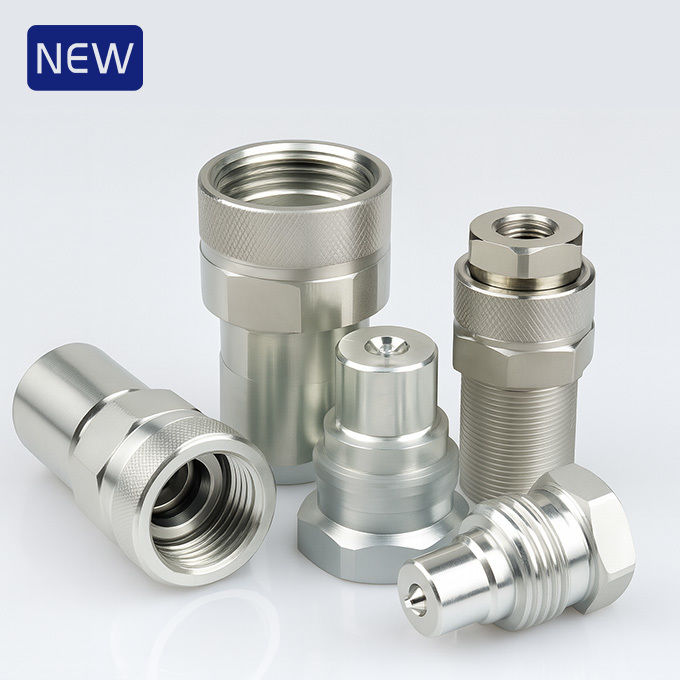

Carterberg CB-SPS-3F-BD थ्रेडेड हाइड्रोलिक क्विक कपलिंग

कठिन आवेग अनुप्रयोगों के लिए भारी-ड्यूटी प्रदर्शन

Carterberg का CB-SPS-3F-BD क्विक कपलिंग चरम स्थितियों के लिए इंजीनियर है। थ्रेड-टू-कनेक्ट लॉकिंग तंत्र और मजबूत स्टील निर्माण के साथ, यह मोबाइल उपकरण, कृषि और औद्योगिक प्रणालियों में विश्वसनीय प्रदर्शन प्रदान करता है जो उच्च प्रवाह दर और दबाव स्पाइक्स का सामना करते हैं।


मुख्य विशेषताएं

•  थ्रेडेड स्लीव लॉकिंग
सॉकेट और प्लग के बीच मैनुअल थ्रेड जुड़ाव दबाव में एक सुरक्षित, रिसाव-प्रतिरोधी कनेक्शन सुनिश्चित करता है।
•  एंटी-इंपल्स वाल्व डिज़ाइन
आंतरिक वाल्व संरचना हाइड्रोलिक शॉक और उच्च-आवृत्ति दबाव दालों का प्रतिरोध करती है, घटकों की रक्षा करती है और सिस्टम के जीवन का विस्तार करती है।
•  बारस्टॉक निर्माण
अधिकतम यांत्रिक शक्ति और पहनने के प्रतिरोध के लिए ठोस स्टील बार से सटीक मशीनिंग।
•  संक्षारण-प्रतिरोधी फिनिश
उन्नत प्लेटिंग प्रक्रिया बाहरी और संक्षारक वातावरण में बेहतर सुरक्षा प्रदान करती है।
•  सिस्टम संगतता
प्रतिस्थापन या विस्तार उपयोग मामलों में निर्बाध एकीकरण के लिए FASTER VVS श्रृंखला कपलर के साथ पूरी तरह से संगत।

तकनीकी विनिर्देश

विनिर्देश मूल्य
आकार सीमा 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"
रेटेड दबाव 5,000 – 10,000 PSI
रेटेड प्रवाह 2 – 200 GPM
तापमान सीमा -20°C से +120°C
सील सामग्री NBR (नाइट्राइल)
कनेक्शन प्रकार थ्रेड-टू-कनेक्ट, मैनुअल


आयामी अवलोकन

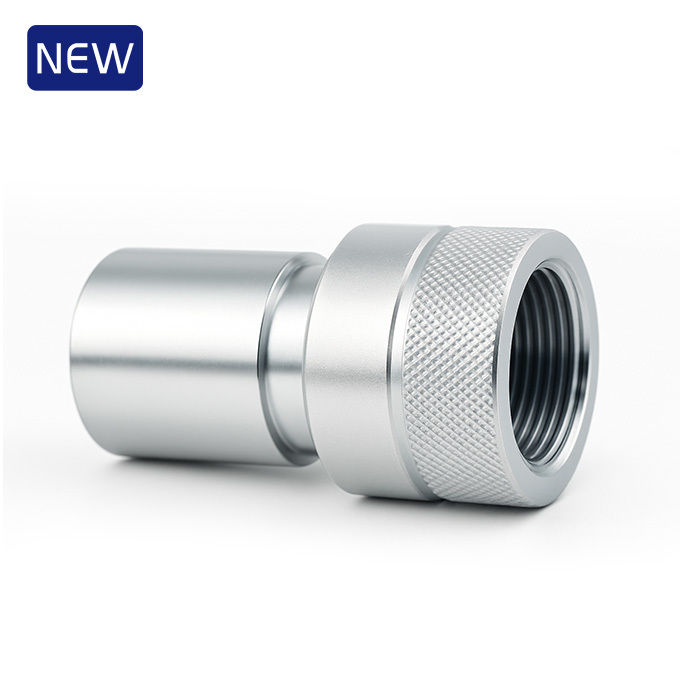

महिला (सॉकेट)

थ्रेडेड हाइड्रोलिक क्विक कपलिंग्स सीबी एसपीएस 3एफ बीडी 0

पार्ट नंबर

LS

D

HEX1

HEX3

A

T

CB-S2S-3FN-BD

68

30

23

27

16

G1/4 NPT1/4

CB-S3S-3FN-BD

75.6

39.7

30

36

14.5

G3/8 NPT3/8

CB-S4S-3FN-BD

86.4

45

34

41

19

G1/2 NPT1/2

CB-S6S-3FN-BD

105.5

53.8

41

50

23

G3/4 NPT3/4

CB-S8S-3FN-BD

123

58.8

50

55

23

G1 NPT1

CB-S10S-3FN-BD

152.5

78.5

65

75

26

G1-1/4 NPT1-1/4

CB-S12S-3FN-BD

172

98

75

90

27

G1-1/2 NPT1-1/2

CB-S16S-3FN-BD

206.5

129

100

125

27

G2 NPT2

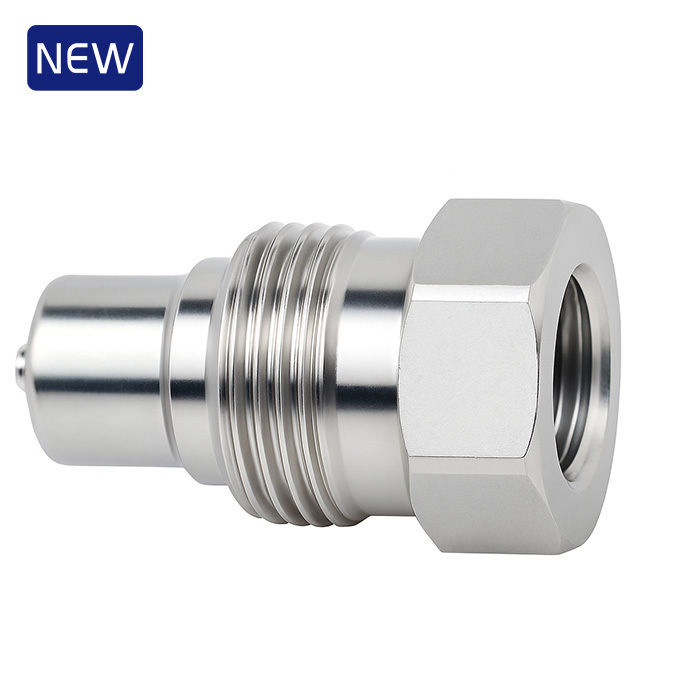

पुरुष (प्लग)

थ्रेडेड हाइड्रोलिक क्विक कपलिंग्स सीबी एसपीएस 3एफ बीडी 1

पार्ट नंबर

LP

HEX2

A

T

CB-P2S-3FN-BD

43

25

13

G1/4 NPT1/4

CB-P3S-3FN-BD

48

32

16

G3/8 NPT3/8

CB-P4S-3FN-BD

53

34

18

G1/2 NPT1/2

CB-P6S-3FN-BD

63

46

21

G3/4 NPT3/4

CB-P8S-3FN-BD

72

50

23

G1 NPT1

CB-P10S-3FN-BD

86

65

26

G1-1/4 NPT1-1/4

CB-P12S-3FN-BD

95

80

27

G1-1/2 NPT1-1/2

CB-P16S-3FN-BD

118

110

27

G2 NPT2


अनुप्रयोग परिदृश्य

CB-SPS-3F-BD का उपयोग करने के लिए डिज़ाइन किया गया है:
•  मोबाइल हाइड्रोलिक उपकरण – ट्रैक्टर, उत्खनन, ड्रिलिंग रिग
•  कृषि मशीनरी – हार्वेस्टर, सिंचाई नियंत्रण
•  औद्योगिक प्रणाली – हाइड्रोलिक पावर यूनिट, गतिशील भार के तहत सिलेंडर एक्चुएशन
इसका स्थायित्व और सर्ज प्रेशर का प्रतिरोध इसे बार-बार प्रेशर साइकलिंग या उच्च यांत्रिक तनाव वाले वातावरण के लिए आदर्श बनाता है।

CB-SPS-3F-BD क्यों चुनें?

मानक फ्लैट-फेस या बॉल-वाल्व कपलर के विपरीत, CB-SPS-3F-BD एक यांत्रिक रूप से प्रबलित थ्रेडेड कनेक्शन प्रदान करता है, जो:
•  कंपन के कारण कनेक्शन विफलता को कम करता है
•  तरल पदार्थ के नुकसान के बिना अवशिष्ट दबाव को संभालता है
•  आक्रामक ड्यूटी चक्र में सेवा जीवन का विस्तार करता है
यह इसे एक विश्वसनीय समाधान बनाता है जहां सुरक्षा, रिसाव की रोकथाम और बीहड़ उपयोग शीर्ष प्राथमिकताएं हैं।
