Place of Origin:
Shanghai, China
ब्रांड नाम:
Carterberg
प्रमाणन:
IATF16949
Model Number:
CB-SP-6FN-PTR

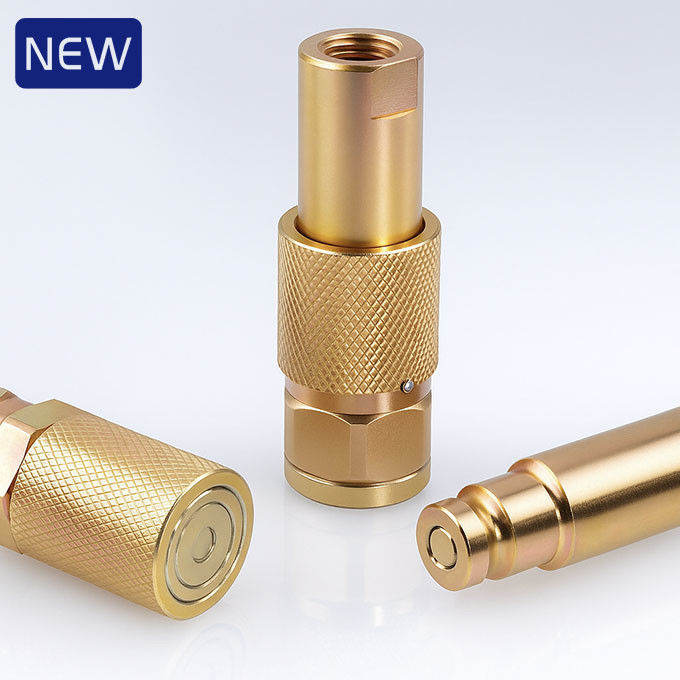

• फ्लैट फेस वाल्व डिस्कनेक्शन के दौरान तरल पदार्थ के रिसाव और हवा के समावेश को कम करता है, जो ओवरहेड हाइड्रोलिक अनुप्रयोगों के लिए आदर्श है।
• थ्रेडेड स्लीव लॉक कंपन या बाहरी प्रभाव के तहत आकस्मिक डिस्कनेक्शन को रोकने के लिए मजबूत यांत्रिक प्रतिधारण प्रदान करता है।
• एंटी-ब्लोआउट बॉन्डेड सील उच्च-दबाव डिस्कनेक्ट के दौरान आंतरिक क्षति या सील के नुकसान को रोकता है।
• डर्ट-रेसिस्टेंट स्लीव कवर रिटेनिंग रिंग और लॉकिंग घटकों को साफ रखता है, जिससे समय के साथ सुचारू संचालन सुनिश्चित होता है।
• जिंक-प्लेटेड फिनिश पीले क्रोमेट कोटिंग के साथ आक्रामक वातावरण में विस्तारित संक्षारण प्रतिरोध प्रदान करता है।
• कॉम्पैक्ट डिज़ाइन बिना किसी आंतरिक पॉपेट पृथक्करण के त्वरित और आसान फ्लशिंग और रखरखाव की अनुमति देता है।
• पूरी तरह से संगत NITTO 350 श्रृंखला कपलिंग के साथ।
आंतरिक मार्गदर्शक संरचना को कनेक्शन या डिस्कनेक्शन के दौरान मलबे के प्रवेश को कम करने के लिए डिज़ाइन किया गया है। घूमने वाली स्लीव रिटेनिंग रिंग क्षेत्र की सुरक्षा के लिए स्प्रिंग-लोडेड डस्ट सील को संलग्न करती है। कॉम्पैक्ट प्रोफाइल मानक हाइड्रोलिक थ्रेड पोर्ट में फिट बैठता है, जिससे तंग जगहों पर भी त्वरित कपलिंग सक्षम होती है।
| पैरामीटर | मान |
|---|---|
| बॉडी साइज़ उपलब्ध | 1/4", 3/8" |
| रेटेड प्रेशर | 5000 PSI |
| रेटेड फ्लो | 3 GPM (1/4") / 6 GPM (3/8") |
| तापमान रेंज | -20°C से +120°C |
| रिसाव (अधिकतम प्रति कनेक्ट) | 0.015 mL |
| एयर इन्क्लूजन (अधिकतम) | 0.020 mL |
| सील सामग्री | NBR |
| लॉकिंग मैकेनिज्म | थ्रेडेड स्लीव (मैनुअल रोटेशन) |
| वाल्व संरचना | फ्लैट फेस (कोई अवशिष्ट जाल नहीं) |

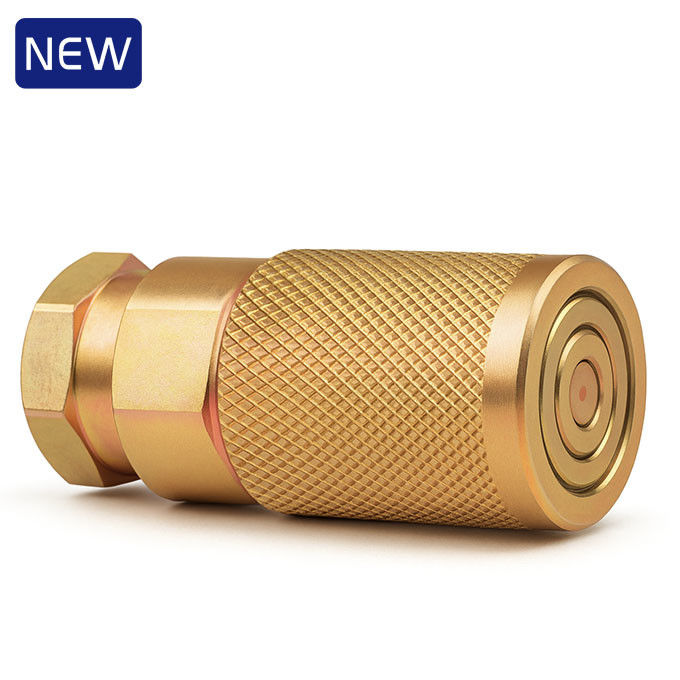

महिला (सॉकेट)
|
पार्ट नंबर |
LS |
ΦD |
HEX1 |
A |
भविष्य वर्गीकरण |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

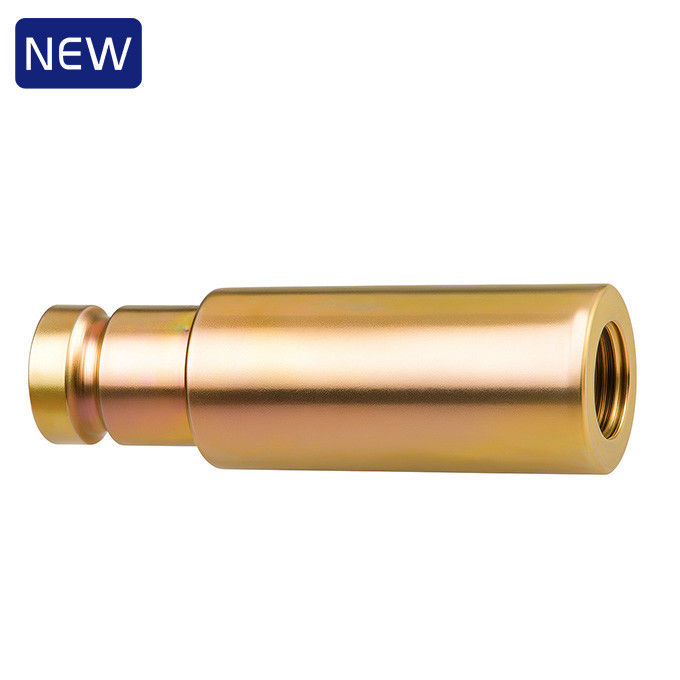

पुरुष (प्लग)
|
पार्ट नंबर |
LP |
C |
HEX2 |
A |
भविष्य वर्गीकरण |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• पावर ट्रांसमिशन रखरखाव (जैसे, ओवरहेड बकेट टूल) में हाइड्रोलिक सिस्टम
• रेलवे और खनन उपकरण जहां तरल पदार्थ की स्वच्छता और ब्लोआउट के जोखिम को कम किया जाना चाहिए
• उच्च-दबाव निर्माण उपकरण जिन्हें बार-बार कनेक्शन/डिस्कनेक्शन की आवश्यकता होती है
• कोई भी प्रतिकूल वातावरण जिसके लिए न्यूनतम रिसाव और विश्वसनीय थ्रेडेड लॉकिंग
भविष्य वर्गीकरणTयह उत्पाद बाद में कार्टरबर्ग की थ्रेड-टू-कनेक्ट हाइड्रोलिक कपलिंग श्रेणी में ले जाया जाएगा। अतिरिक्त आकार और सीलिंग विकल्प उपलब्ध कराए जाएंगे।
