Place of Origin:
Shanghai, China
ब्रांड नाम:
Carterberg
प्रमाणन:
IATF16949
Model Number:
CB-SP-6FN-VEP

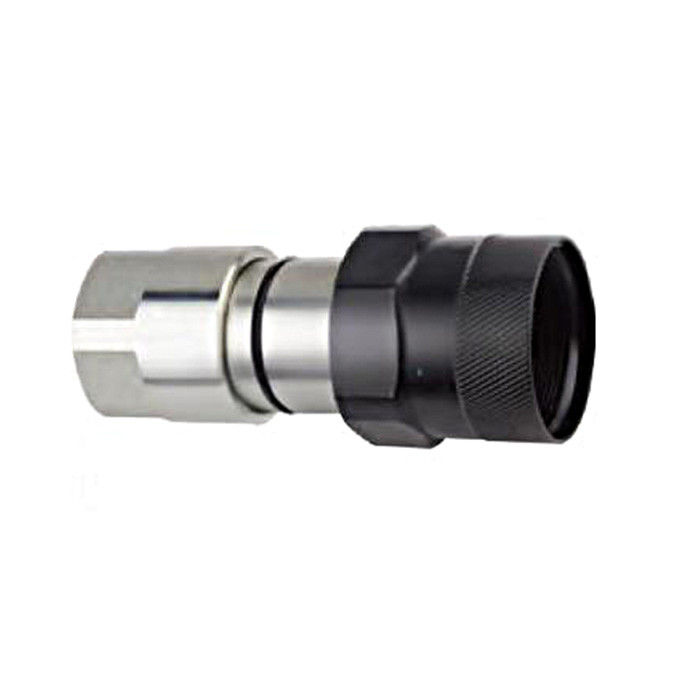

सीबी-एसपी-6एफएन-वीईपी कार्टरबर्ग का भारी-कर्तव्य वाले थ्रेडेड-लॉक फ्लैट फेस हाइड्रोलिक त्वरित युग्मन है, जिसे उच्च-दबाव और अवशिष्ट-दबाव अनुप्रयोगों के लिए डिज़ाइन किया गया है।एक फ्लश वाल्व डिजाइन और एक मैन्युअल रूप से घुमावदार लॉकिंग आस्तीन के साथ, यह कठोर कार्य परिस्थितियों में भी एक सुरक्षित, लीक-न्यूनतम कनेक्शन सुनिश्चित करता है।यह मॉडल कार्टरबर्ग फ्लैट फेस परिवार में आदर्श समाधान के रूप में खड़ा है जहां दबाव और कंपन प्रतिरोध के तहत सुरक्षित कनेक्शन महत्वपूर्ण हैं।
| विशेषता | विवरण |
|---|---|
| थ्रेडेड स्लीव लॉकिंग | मादा युग्मक पुरुष युग्मक के साथ कनेक्शन को मैन्युअल रूप से सुरक्षित करने के लिए एक थ्रेडेड आस्तीन का उपयोग करता है, कंपन या खींचने के कारण डिस्कनेक्शन को रोकता है। |
| अवशिष्ट दबाव के तहत कनेक्शन | पुरुष निप्पल को ऐसे डिजाइन किया गया है कि जब अवशिष्ट दबाव मौजूद हो तब भी युग्मन की अनुमति दी जा सके, जिससे उपकरण या नली के परिवर्तन के दौरान डाउनटाइम कम हो जाए। |
| फ्लश वाल्व डिजाइन | फ्लैट-फेस वाल्व डिस्कनेक्शन के दौरान तरल पदार्थ के रिसाव को कम करते हैं और पुनः कनेक्ट करने के दौरान हवा के समावेशन को कम करते हैं। |
| ठोस स्टील बारस्टॉक निर्माण | हाइड्रोलिक झटके और आवेग के लिए उच्च शक्ति और प्रतिरोध के लिए सभी युग्मक ठोस कार्बन स्टील से सटीक मशीनिंग हैं। |
| ब्लाउज विरोधी बीएफटी सील | बंधे हुए बीएफटी संरचना के साथ नाइट्रिल रबर सील चरम परिस्थितियों में उत्कृष्ट सील विश्वसनीयता प्रदान करती है। |
| पर्यावरण के अनुकूल क्रोम कोटिंग | उन्नत सतह उपचार संक्षारण प्रतिरोध में सुधार करता है, जिससे यह बाहरी और नम वातावरण के लिए उपयुक्त हो जाता है। |
| आकार (इंच) | धागा प्रकार | नामित दबाव (पीएसआई) | नामित प्रवाह (जीपीएम) |
|---|---|---|---|
| आधा | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• तापमान सीमाः-20°C से +120°C
•सील सामग्रीःएनबीआर (नाइट्राइल रबर)
•शरीर सामग्रीःक्रोम लेपित कार्बन स्टील
•अनुपालन:आईएसओ 16028
•के साथ विनिमेयःSTUCCHI वीईपी श्रृंखला
मादा (सोकेट)
|
भाग नं. |
एलएस |
D |
HEX1 |
HEX2 |
ए |
टी |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53।7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
जी1 एनपीटी1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|
भाग नं. |
एलएस |
सी |
d |
ई |
HEX2 |
ए |
टी |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
जी1 एनपीटी1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
