सीबी-एसपी-6एफएन-आरडब्ल्यू फ्लैट-फेस हाइड्रोलिक कपलर
बंद, उच्च कंपन वाले वातावरण के लिए डिज़ाइन किया गया
सीबी-एसपी-6एफएन-आरडब्ल्यू त्वरित युग्मक में एक खींच-से-कनेक्ट तंत्र और डबल-सीलिंग वाल्व डिजाइन है, जो रेलवे हाइड्रोलिक्स, मोबाइल औद्योगिक प्रणालियों,और बंद वातावरण जहां सुरक्षित, कंपन प्रतिरोधी कनेक्शन आवश्यक है।
इसके स्टेनलेस स्टील निर्माण और विटन सीलिंग का संयोजन उत्कृष्ट रिसाव और वायु नियंत्रण के साथ थर्मल, दबाव और संदूषण तनाव के तहत विश्वसनीय प्रदर्शन सुनिश्चित करता है।
विशिष्ट प्रदर्शन विशेषताएं
•पुल टू कनेक्ट ऑपरेशन
इसके लिए जानबूझकर सम्मिलन और ताला लगाने की आवश्यकता होती है, जो कठिन पहुंच या मोबाइल प्रणालियों में सुरक्षित कनेक्शन के लिए आदर्श है।
•दोहरी सील तंत्र
अतिरिक्त सीलिंग दबाव के स्पाइक या तापमान परिवर्तन के तहत भी लीक मुक्त संचालन सुनिश्चित करती है।
•एकीकृत धूल सील
बाहरी प्रदूषकों से बचाता है, बाहरी रेल वातावरण और औद्योगिक यार्डों के लिए उपयुक्त है।
•उत्कृष्ट प्रवाह और कंपन स्थिरता
16 से 40 लीटर/मिनट तक 160 बार (2320 पीएसआई) तक के प्रवाह का समर्थन करता है, बिना कंपन के डिस्कनेक्ट किए।
•फ्लैट-फेस वाल्व
कनेक्ट/डिस्कनेक्ट के दौरान न्यूनतम द्रव हानि और कम वायु समावेशन सुनिश्चित करता है।
सामग्री और सीलिंग का अवलोकन
| घटक |
सामग्री |
| शरीर / आस्तीन / अंत |
स्टेनलेस स्टील |
| वाल्व |
पीतल |
| स्प्रिंग्स और बॉल |
स्टेनलेस स्टील |
| सील सामग्री |
विटोन (अन्य अनुरोध पर) |
यह विन्यास प्रदान करता हैउत्कृष्ट रासायनिक प्रतिरोध, थर्मल स्थिरता, और फील्ड या मोबाइल उपयोग में दीर्घकालिक विश्वसनीयता।
तकनीकी सारांश
| पैरामीटर |
विनिर्देश |
| कनेक्शन विधि |
खींचने के लिए कनेक्ट करें |
| सील का प्रकार |
दोहरी सीलिंग + फ्लैट-फेस वाल्व |
| वाल्व प्रकार |
फ्लैट-फेस के साथ कम स्पिलिंग |
| कार्य दबाव |
160 बार / 2320 पीएसआई |
| नामित प्रवाह |
16 ¥ 40 लीटर/मिनट |
| वायु समावेशन |
≤ 0.10 ml / 0.20 ml |
| रिसाव |
≤ 0.01 ml / 0.02 ml |
| तापमान सीमा |
20°C से +200°C (~4°F से +392°F) |
| उपलब्ध आकार |
चौथाई इंच, तीन आठ इंच |
| मानक |
आईएसओ 16028 संगत |
| के साथ विनिमेय |
हंसन आरडब्ल्यू सीरीज |
अनुप्रयोग फोकस
•रेलवे हाइड्रोलिक सिस्टम
रखरखाव वाहनों, स्विच तंत्र और ब्रेक नियंत्रण लाइनों में उपयोग किया जाता है जहां थर्मल रेंज और कंपन प्रतिरोध महत्वपूर्ण हैं।
•औद्योगिक हैंडलिंग सिस्टम
विशेष रूप से जहां युग्मक बंद या कठिन पहुंच वाले क्षेत्रों में रखे जाते हैं।
•मोबाइल सेवा उपकरण
न्यूनतम उपयोगकर्ता हस्तक्षेप के साथ सुरक्षित और स्वच्छ द्रव हस्तांतरण प्रदान करता है।
आयामी अवलोकन
सीबी-एसपी-6एफएन-आरडब्ल्यू महिला कनेक्टर और आंतरिक वाल्व व्यवस्था दिखाने वाला तकनीकी चित्र।
| शरीर का आकार |
पार्टनर। |
धागा |
ए |
बी |
सी |
HEX |
| चौथाई" |
CB-S2L-6MG-F |
G1/4 |
53,5 |
30 |
11 |
24 |
| 3/8" |
CB-S3L-6MG-F |
G3/8 |
67,5 |
35 |
12 |
29 |
फ्लैट-फेस प्रोफाइल और सीलिंग इंटरफेस के साथ पुरुष कनेक्टर का आयामी दृश्य
| शरीर का आकार |
पार्टनर। |
धागा |
D |
ई |
F |
HEX |
| चौथाई" |
CB-P2L-6MG-F |
G1/4 |
46 |
12,5 |
11 |
24 |
| 3/8" |
CB-P3L-6MG-F |
G3/8 |
57 |
17 |
12 |
29 |

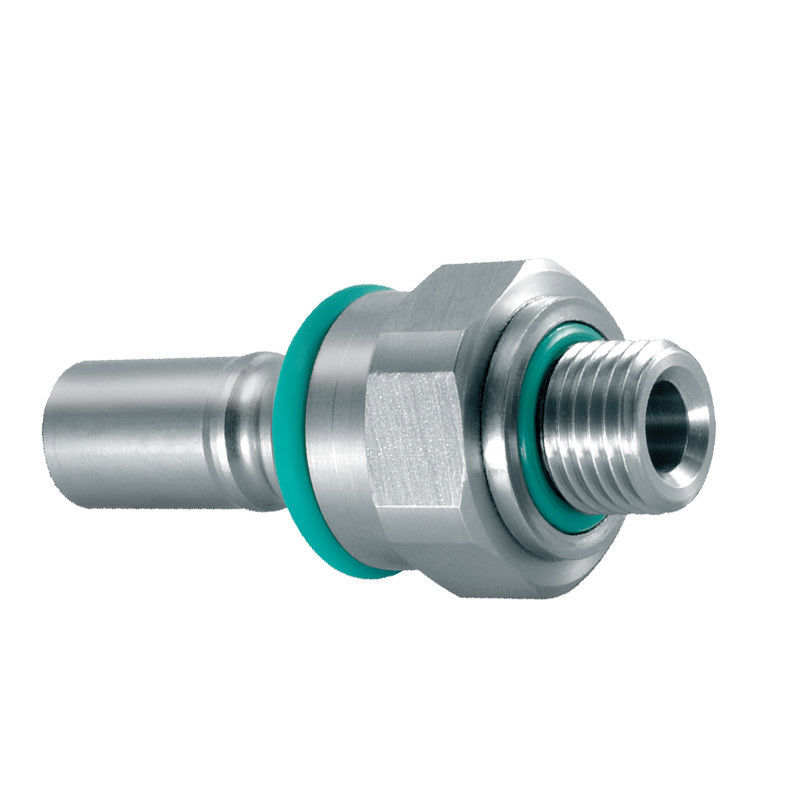

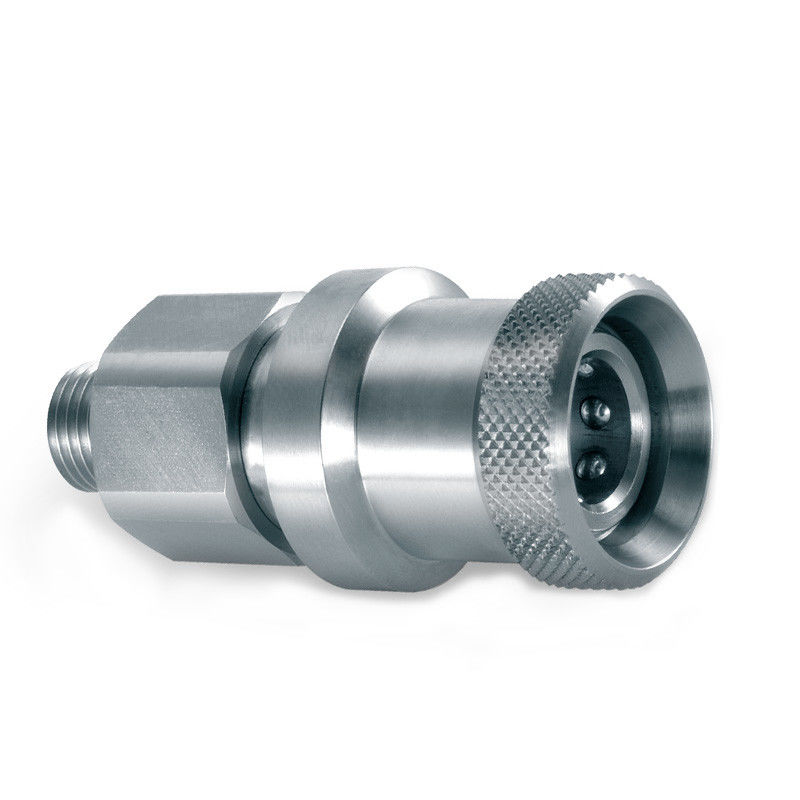

CB-SP-6FN-RW पुरुष और महिला कनेक्टर्स की वास्तविक दुनिया की छवि, बाहरी डिजाइन और खत्म दिखाती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आईएसओ 16028 परिवार के भीतर आरडब्ल्यू संस्करण को अद्वितीय क्या बनाता है?
उत्तर: इसमें एक पुल-टू-कनेक्ट इंटरफेस और डबल-सील सिस्टम का उपयोग किया जाता है, जिससे कंपन सामान्य वातावरण में बेहतर सीलिंग और नियंत्रित डिस्कनेक्शन होता है।
प्रश्न: क्या यह उच्च तापमान वाले द्रव प्रणालियों के लिए उपयुक्त है?
उत्तर: हाँ।विटन सील और पीतल के वाल्वों के साथ, यह मॉडल 200°C (392°F) तक के संचालन का समर्थन करता है।
Q: मैं इसे अन्य आईएसओ 16028 युग्मक के साथ कनेक्ट कर सकते हैं?
उत्तर: यांत्रिक रूप से हाँ, हालांकि यदि संभोग कनेक्टर दोहरी सील संगत नहीं है तो सील प्रदर्शन भिन्न हो सकता है।
