उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
carterberg
प्रमाणन:
IATF16949
मॉडल संख्या:
सीबी-एसपीएल -10 एफ

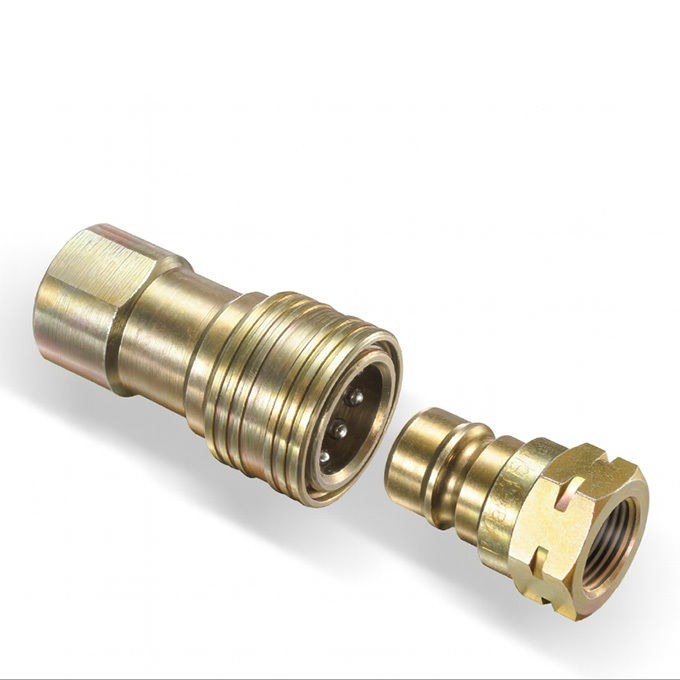

CB-SPL-10Fआईएसओ 7241-1 ए द्वारा निर्धारित ज्यामिति मानकों के अनुरूप है, वैश्विक हाइड्रोलिक प्रणालियों में निर्बाध फिट सुनिश्चित करता है। आकार के अनुसार आयामी विशेषताएं नीचे दी गई हैंः
| आईएसओ आकार | नाममात्र व्यास (मिमी) | L1 (मिमी) | L2 (मिमी) | Ø1 (मिमी) | Ø2 (मिमी) | F (थ्रेड) | वजन (जी) |
|---|---|---|---|---|---|---|---|
| चौथाई | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8 | 10 | 76 | 41.5 | 30 | 23 | जी 3/8 / एनपीटी 3/8 | 139 |
| आधा | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4 | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1 ¢ | 25 | 128 | 71.5 | 53 | 41 | जी 1 / एनपीटी 1 | 670 |
सभी माप कनेक्टेड स्थिति में सॉकेट के आधे से संबंधित हैं।

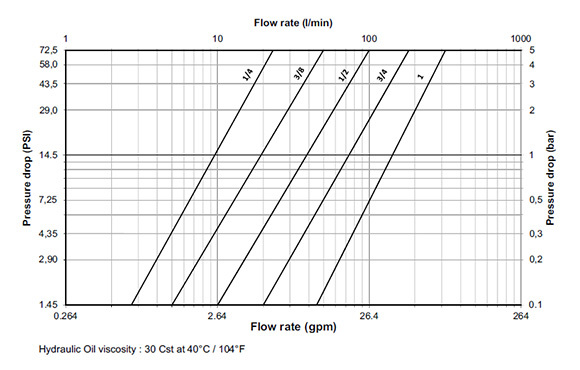

प्रत्येक आकार मानक तेल चिपचिपाहट पर न्यूनतम दबाव गिरावट के साथ दबाव-अनुकूलित प्रदर्शन प्रदान करता है। नीचे दिए गए मूल्य 40 °C पर 30 cSt हाइड्रोलिक तेल पर आधारित हैं।
| आईएसओ आकार | अधिकतम कार्य दबाव (बार/पीएसआई) | प्रवाह दर (Δp = 1 बार) | छिड़काव (ml) |
|---|---|---|---|
| चौथाई | 315 / 4565 | 6.3 l/min | 0.35 |
| 3/8 | 315 / 4565 | 10 लीटर/मिनट | 1.5 |
| आधा | 250 / 3625 | 12.5 लीटर/मिनट | 2.6 |
| 3/4 | 250 / 3625 | 20 लीटर/मिनट | 8.5 |
| 1 ¢ | 200 / 2900 | 25 लीटर/मिनट | 13 |
सीबी-एसपीएल-10एफ अनुप्रयोग जोखिम (तापमान, रासायनिक संगतता, सिस्टम दबाव) के आधार पर सामग्री और सील का लचीला चयन करने की अनुमति देता है।
| घटक | मानक सामग्री | वैकल्पिक |
|---|---|---|
| शरीर / आस्तीन | जस्ता चढ़ाया हुआ स्टील (Cr6-मुक्त) | अनुरोध पर स्टेनलेस स्टील |
| वाल्व | जस्ता चढ़ाया हुआ स्टील |
