सीबी-एसपी-6एफएन-एफएफ फ्लैट-फेस हाइड्रोलिक कपलर
अत्यधिक मांग वाले हाइड्रोलिक अनुप्रयोगों के लिए अनुकूलित
सीबी-एसपी-6एफएन-एफएफ एक आईएसओ 16028 संगत फ्लैट-फेस त्वरित युग्मन है जो यांत्रिक प्रदर्शन, दबाव हैंडलिंग और कनेक्शन सुरक्षा को प्राथमिकता देता है।QPQ-प्रशोधित आस्तीन और शरीर विकल्पों के साथ डिजाइन किया गया यह मॉडल गहन हाइड्रोलिक संचालन के तहत भी संक्षारण, पहनने और दबाव थकान के लिए बढ़ी हुई सतह स्थायित्व और प्रतिरोध प्रदान करता है.
इसकी आस्तीन-लॉकिंग डिजाइन कंपन, आंदोलन, या मैनुअल प्रभाव के दौरान आकस्मिक डिस्कनेक्शन को रोकती है जो क्षेत्र में परिचालन सुरक्षा की एक अतिरिक्त परत प्रदान करती है।
मुख्य तकनीकी विशेषताएं
•पुश टू कनेक्ट ऑपरेशन
तेज़, कुशल युग्मन ️ बिना औजारों के धक्का देकर कनेक्ट करें।
•आस्तीन ताला लगाने वाला यंत्र
सुरक्षा ताला पूर्ण कनेक्शन पर स्वचालित रूप से संलग्न होता है, ऑपरेशन के दौरान अलगाव के जोखिम को कम करता है।
•QPQ सतह उपचार (वैकल्पिक)
स्टील की कठोरता, पहनने के प्रतिरोध और संक्षारण संरक्षण में वृद्धि करता है, विशेष रूप से बाहर या औद्योगिक वातावरण के लिए मूल्यवान है।
• उत्कृष्ट प्रवाह और दबाव प्रदर्शन
5075 PSI तक का सामना करता है, 12 से 155 l/min के नामित प्रवाह के साथ, भारी-कर्ज हाइड्रोलिक सर्किट के लिए उपयुक्त है।
•न्यूनतम रिसाव
बहुत कम तरल पदार्थ के नुकसान के साथ स्वच्छ संचालन को बनाए रखता है:0आकार के आधार पर 0.008 ml से 0.03 ml तक
सामग्री और निर्माण विवरण
| घटक |
सामग्री / समाप्ति |
| शरीर |
जस्ता लेपित इस्पात, द्वि वर्णक या क्यूपीक्यू के साथ |
| आस्तीन |
QPQ-समाप्त स्टील |
| वाल्व |
स्टील, काला खत्म |
| अंत कनेक्शन |
जस्ता चढ़ाया हुआ स्टील |
| स्प्रिंग्स और बॉल |
AISI 302 स्टेनलेस स्टील |
| सील |
नाइट्रिल (एनबीआर) |
| धूल ढक्कन / प्लग |
लाल पीवीसी (अन्य विकल्प उपलब्ध) |
नोटः QPQ (क्यूएनच-पोलिश-क्यूएनच) खत्म गहरा सतह कठोरता और बेहतर संक्षारण प्रतिरोध प्रदान करता है।
प्रदर्शन सारांश
| पैरामीटर |
विनिर्देश |
| मानक |
आईएसओ 16028 |
| कनेक्शन प्रकार |
लॉक आस्तीन के साथ पुश-टू-कनेक्ट |
| कार्य दबाव |
350 बार / 5075 पीएसआई तक |
| नामित प्रवाह |
12 ¥ 155 लीटर/मिनट |
| तापमान सीमा |
20°C से +100°C (~4°F से +212°F) |
| डिस्कनेक्ट प्रति रिसाव |
0. 008 0.03 मिलीलीटर |
| उपलब्ध आकार |
1/4", 3/8", 5/8", 3/4", 1", 1-1/4" |
अनुप्रयोग परिदृश्य
•हाइड्रोलिक पंप सिस्टम
स्थिर या गतिशील हाइड्रोलिक प्रणालियों में विश्वसनीय, लीक-कम कनेक्शन।
•सार्वजनिक कार्य उपकरण
सदमे या आंदोलन के दौरान अनजाने में जुडऩे से बचाता है।
•कृषि और वन मशीनरी
ट्रैक्टरों, कटाई मशीनों और संलग्नक के लिए मजबूत सील और ताला।
•रेल और इस्पात उद्योग हाइड्रोलिक्स
दोहराए जाने वाले सक्रियण चक्रों और उच्च दबाव लाइनों के तहत टिकाऊ।
आयामी अवलोकन
सीबी-एसपी-6एफएन-एफएफ महिला युग्मक का तकनीकी चित्र, फ्लैट-फेस डिजाइन और क्यूपीक्यू-उपचारित आस्तीन को उजागर करता है
| शरीर का आकार |
पार्टनर। |
धागा |
ए |
बी |
HEX |
| चौथाई" |
CB-S2S-6FN |
चौथाई |
2.32 |
1.10 |
0.87 |
| 3/8" |
CB-S3S-6FN |
3/8 |
2.87 |
1.26 |
1.18 |
| 3/8" |
CB-S3S-6FN |
आधा |
2.87 |
1.26 |
1.18 |
| 1/2" |
CB-S4S-6FN |
आधा |
3.31 |
1.50 |
1.42 |
| 1/2" |
CB-S4S-6FN |
3/4 |
3.31 |
1.50 |
1.42 |
| 5/8" |
CB-S5S-6FN |
आधा |
3.23 |
1.65 |
1.42 |
| 5/8" |
CB-S5S-6FN |
3/4 |
3.39 |
1.65 |
1.42 |
| 3/4" |
CB-S6S-6FN |
3/4 |
3.74 |
1.89 |
1.61 |
| 3/4" |
CB-S6S-6FN |
1 ¢ |
3.86 |
1.89 |
1.61 |
| 1" |
CB-S8S-6FN |
1-1/4 |
4.33 |
2.17 |
2.17 |
CB-SP-6FN-FF संरचनात्मक विवरण के साथ नर फ्लैट-फेस त्वरित युग्मन स्कीमा
| शरीर का आकार |
पार्टनर। |
धागा |
सी |
D |
HEX |
| चौथाई" |
CB-P2S-6FN |
चौथाई |
2.05 |
0.63 |
0.87 |
| 3/8" |
CB-P3S-6FN |
3/8 |
2.52 |
0.78 |
1.18 |
| 3/8" |
CB-P3S-6FN |
आधा |
2.52 |
0.78 |
1.18 |
| 1/2" |
CB-P4S-6FN |
आधा |
2.91 |
0.96 |
1.42 |
| 1/2" |
CB-P4S-6FN |
3/4 |
2.95 |
0.96 |
1.42 |
| 5/8" |
CB-P5S-6FN |
आधा |
2.87 |
1.06 |
1.42 |
| 5/8" |
CB-P5S-6FN |
3/4 |
2.95 |
1.06 |
1.42 |
| 3/4" |
CB-P6S-6FN |
3/4 |
3.39 |
1.18 |
1.61 |
| 3/4" |
CB-P6S-6FN |
1 ¢ |
3.39 |
1.18 |
1.61 |
| 1" |
CB-P8S-6FN |
1-1/4 |
3.54 |
1.42 |
2.17 |

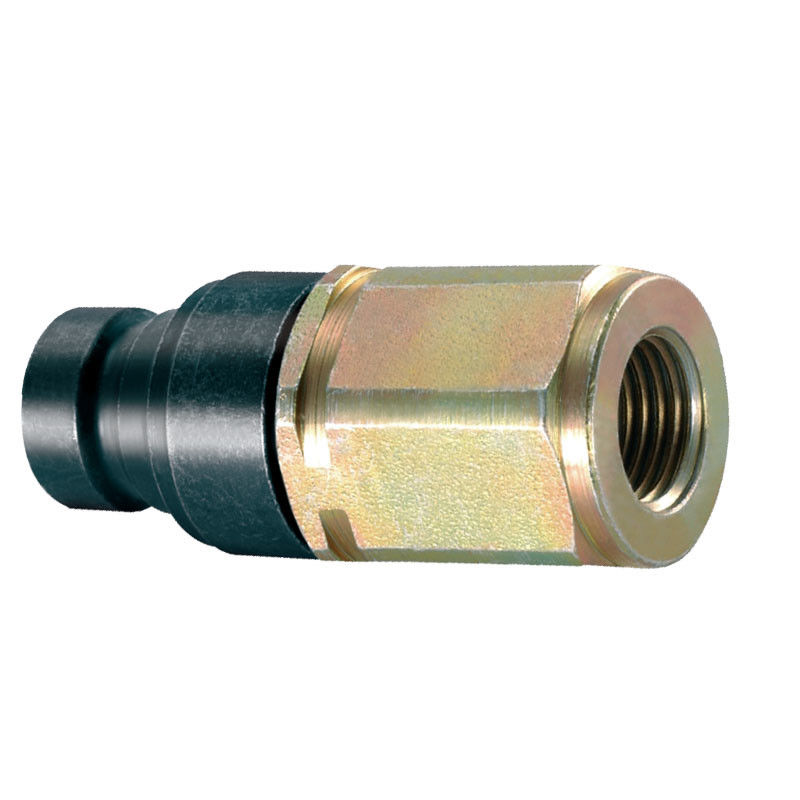

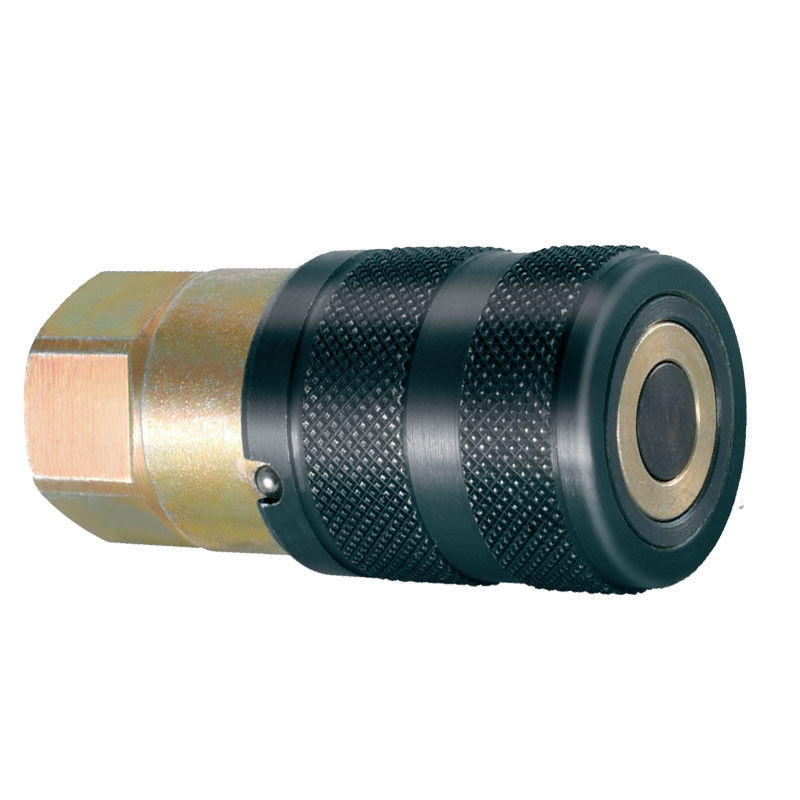

CB-SP-6FN-FF सेट की वास्तविक उत्पाद छवि, जिसमें पुश-टू-कनेक्ट और सुरक्षा लॉक संरचना है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: सीबी-एसपी-6एफएन-एफएफ और क्यूए वेरिएंट में क्या अंतर है?
उत्तरः दोनों में आस्तीन लॉक होते हैं, लेकिन एफएफ संस्करण में यांत्रिक प्रदर्शन, दबाव सहिष्णुता को प्राथमिकता दी जाती है, और इसमें बढ़ी हुई स्थायित्व के लिए वैकल्पिक क्यूपीक्यू उपचार शामिल है।
प्रश्न: क्या मैं इस युग्मक का उपयोग बाहर या कठोर वातावरण में कर सकता हूँ?
उत्तर: हाँ ️ संक्षारण प्रतिरोधी खत्म और ताला डिजाइन इसे आउटडोर और मोबाइल अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
प्रश्न: क्या यह मानक आईएसओ 16028 उपकरण के साथ संगत है?
उत्तर: पूरी तरह संगत।यह Hansen FF Series और समकक्ष ISO 16028 मॉडल से कनेक्ट हो सकता है।
