CB-SP-6FN-QA फ्लैट-फेस हाइड्रोलिक कपलर
उच्च दबाव वाले परिवेशों के लिए डिज़ाइन किया गया
सीबी-एसपी-6एफएन-क्यूए एक फ्लैट-फेस हाइड्रोलिक क्विक कपलर है जिसे मांग वाले मोबाइल और औद्योगिक प्रणालियों में सुरक्षित संचालन के लिए डिज़ाइन किया गया है।
इस मॉडल को अलग करने वाली बात यह है कि इसमें एक इंटीग्रेटेड स्लीव-लॉकिंग डिवाइस है, जो कंपन, लोड शिफ्ट या दोहराए जाने वाले हैंडलिंग के तहत भी आकस्मिक डिस्कनेक्शन से अतिरिक्त सुरक्षा प्रदान करता है।
यह युग्मक लिफ्ट सिस्टम, हाइड्रोलिक जैक, सार्वजनिक कार्य उपकरण और अन्य महत्वपूर्ण अनुप्रयोगों के लिए आदर्श है जहां विश्वसनीयता और ऑपरेटर सुरक्षा आवश्यक है।
प्रमुख विशेषताएं
•पुश-टू-कनेक्ट तंत्र
हाइड्रोलिक लाइनों और सामानों के लिए तेज़, उपकरण मुक्त कनेक्शन की अनुमति देता है।
• एसलीव लॉकिंग डिवाइस
एक बार पूरी तरह से संलग्न होने के बाद आस्तीन को स्थिति में लॉक करके अनचाहे डिस्कनेक्शन को रोकता है।संचालन के दौरान सुरक्षा बढ़ाता है।
•उच्च कार्य दबाव
350 बार / 5075 पीएसआई तक संभालता है, जो उच्च शक्ति वाले एक्ट्यूएटर और मोबाइल मशीनों सहित भारी-कर्तव्य प्रणालियों के लिए उपयुक्त है।
• Oअनुकूलित प्रवाह सीमा
आकार के आधार पर 12 से 155 लीटर प्रति मिनट के बीच देता है।
•फ्लैट-फेस वाल्व डिजाइन
कनेक्शन/डिस्कनेक्शन के दौरान तरल पदार्थ के नुकसान और प्रदूषण को कम करता है, खासकर जब धूल वाले या उजागर वातावरण में उपयोग किया जाता है।
•व्यापक आकार सीमा
1/4" से 1-1/4" तक उपलब्ध है, जो अधिकांश सामान्य हाइड्रोलिक इंटरफ़ेस आकारों को कवर करता है।
सामग्री और सीलिंग
| घटक |
सामग्री |
| शरीर / आस्तीन / वाल्व / अंत |
पीले रंग के बाइक्रोमेट के साथ जस्ता लेपित स्टील |
| स्प्रिंग्स और बॉल |
AISI 302 स्टेनलेस स्टील |
| सील |
नाइट्राइल रबर (एनबीआर) |
| धूल कैप / प्लग |
पीवीसी, लाल (अन्य अनुरोध पर) |
यह निर्माण संक्षारण प्रतिरोध, पहनने की स्थायित्व और लागत दक्षता का एक मजबूत संतुलन प्रदान करता है।
तकनीकी विनिर्देश
| पैरामीटर |
मूल्य |
| मानक |
आईएसओ 16028 |
| कनेक्शन विधि |
पुश-टू-कनेक्ट + आस्तीन लॉक |
| वाल्व प्रकार |
सपाट, सूखी-ब्रेक |
| अधिकतम कार्य दबाव |
350 बार / 5075 पीएसआई |
| नामित प्रवाह |
12 से 155 लीटर/मिनट |
| तापमान सीमा |
20°C से +100°C (~4°F से +212°F) |
| सील सामग्री |
नाइट्रिल (एनबीआर) मानक |
• फ्लैट-फेस संरचना के कारण रिसाव और वायु समावेशन को कम किया जाता है।
• हांसन QA29000 श्रृंखला और समकक्षों के साथ पूरी तरह से विनिमेय।
विशिष्ट अनुप्रयोग
•हाइड्रोलिक जैक और पंप
लोड के तहत भी सुरक्षित रूप से कनेक्ट करता है;लॉकिंग आस्तीन लिफ्ट या पकड़ के दौरान आकस्मिक डिस्कनेक्शन को रोकता है।
•निर्माण और सार्वजनिक कार्य वाहन
डोजर, क्रेन, ट्रेंचर और नगरपालिका उपयोगिता वाहनों में प्रयोग किया जाता है।
•कृषि उपकरण
ट्रैक्टर, हार्वेस्टर और संलग्नक पर सुरक्षित और स्वच्छ हाइड्रोलिक उपकरण विनिमय सुनिश्चित करता है।
•औद्योगिक हैंडलिंग और स्वचालन
रोबोटों, हाइड्रोलिक हथियारों और रेल या स्टील प्रणालियों के लिए आदर्श है जो निरंतर चक्रों के तहत काम करते हैं।
आयामी अवलोकन
मादा (सोकेट)
| शरीर का आकार |
पार्टनर। |
धागा |
ए |
बी |
HEX |
| चौथाई" |
CB-S2S-6FN-A |
4/1-18 |
2.07 |
1.06 |
0.91 |
| चौथाई" |
CB-S2S-6FG-A |
4/1-19 |
2.07 |
1.06 |
0.91 |
| 3/8" |
CB-S3S-6FN-A |
3/8-18 |
2.81 |
1.26 |
1.06 |
| 3/8" |
CB-S3S-6FG-A |
3/8-19 |
2.81 |
1.26 |
1.06 |
| 1/2" |
CB-S4S-6FN-A |
1/2-14 |
2.81 |
1.26 |
1.06 |
| 1/2" |
CB-S4S-6FG-A |
1/2-14 |
2.81 |
1.26 |
1.06 |
| 3/4" |
CB-S6S-6FN-A |
3/4-14 |
3.11 |
1.50 |
1.38 |
| 3/4" |
CB-S6S-6FG-A |
3/4-14 |
3.11 |
1.50 |
1.38 |
| 1" |
CB-S8S-6FN-A |
1-11 |
3.29 |
1.89 |
1.81 |
| 1" |
CB-S8S-6FG-A |
1-11 |
3.29 |
1.89 |
1.81 |
पुरुष (प्लग)
| शरीर का आकार |
पार्टनर। |
धागा |
सी |
D |
ई |
HEX |
| चौथाई" |
CB-P2S-6FN-A |
4/1-18 |
2.11 |
0.98 |
1.71 |
0.91 |
| चौथाई" |
CB-P2S-6FG-A |
4/1-19 |
2.11 |
0.98 |
1.71 |
0.91 |
| 3/8" |
CB-P3S-6FN-A |
3/8-18 |
2.64 |
1.30 |
2.03 |
1.18 |
| 3/8" |
CB-P3S-6FG-A |
3/8-19 |
2.64 |
1.30 |
2.03 |
1.18 |
| 1/2" |
CB-P4S-6FN-A |
1/2-14 |
2.76 |
1.30 |
2.15 |
1.18 |
| 1/2" |
CB-P4S-6FG-A |
1/2-14 |
2.76 |
1.30 |
2.15 |
1.18 |
| 3/4" |
CB-P6S-6FN-A |
3/4-14 |
2.83 |
1.56 |
2.13 |
1.38 |
| 3/4" |
CB-P6S-6FG-A |
3/4-14 |
2.83 |
1.56 |
2.13 |
1.38 |
| 1" |
CB-P8S-6FN-A |
1-11 |
3.21 |
1.97 |
2.38 |
1.81 |
| 1" |
CB-P8S-6FG-A |
1-11 |
3.21 |
1.97 |
2.38 |
1.81 |

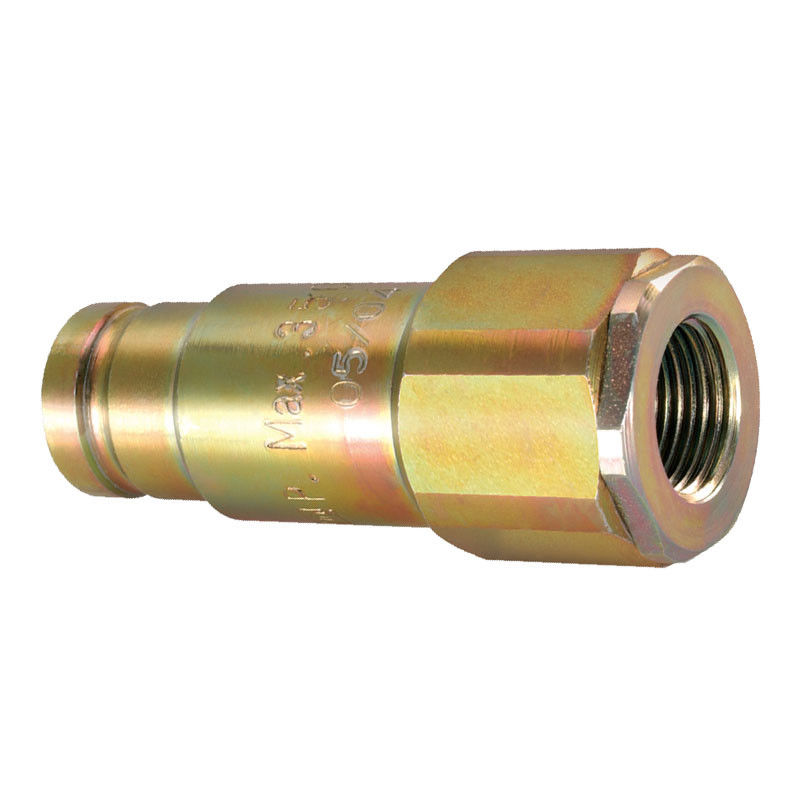

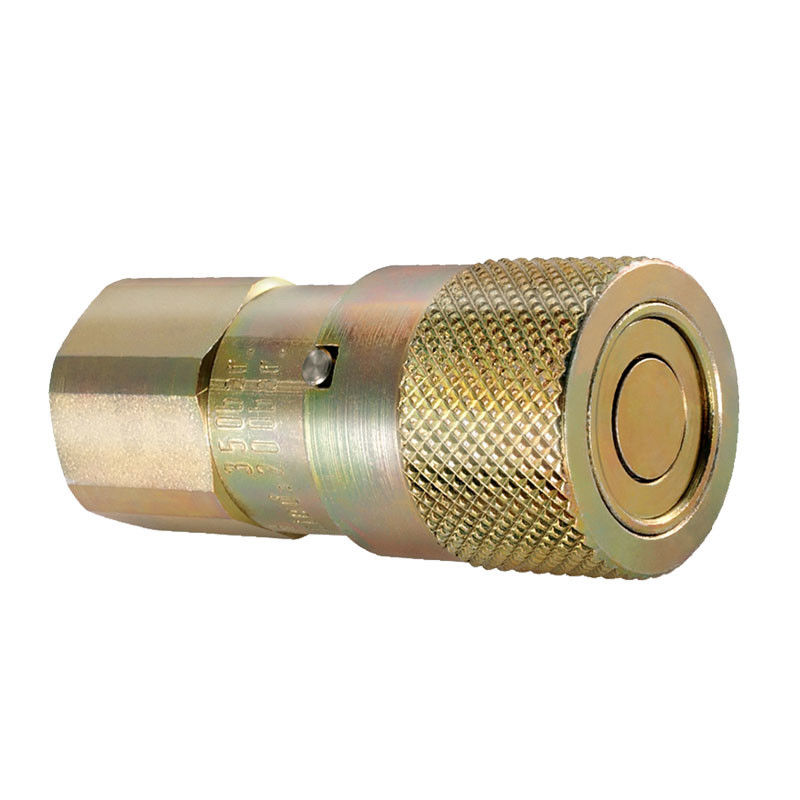

चित्रः CB-SP-6FN-QA त्वरित युग्मक सेट
फ्लैट-फेस डिजाइन और आस्तीन-लॉकिंग संरचना के साथ महिला और पुरुष कनेक्टर दिखाए गए हैं, जो संक्षारण प्रतिरोधी जिंक-प्लेटेड स्टील में समाप्त हुए हैं।और रेल उद्योग प्रणाली.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: मानक आईएसओ 16028 युग्मनों से क्यूए संस्करण को क्या अलग करता है?
उत्तरः QA मॉडल में एक आस्तीन-लॉकिंग तंत्र शामिल है जो कंपन या प्रभाव से डिस्कनेक्शन को रोकता है। उच्च जोखिम वाले वातावरण में एक अतिरिक्त सुरक्षा उपाय।
प्रश्नः क्या मैं इसे मानक आईएसओ 16028 फ्लैट-फेस फिटिंग के साथ उपयोग कर सकता हूं?
उत्तर: हाँ।यह सभी आईएसओ 16028-अनुरूप मॉडल के साथ पूरी तरह संगत है, जिसमें हैंसेन क्यूए 29000 और अन्य शामिल हैं।
प्रश्न: क्या यह बाहरी या उजागर वातावरण के लिए उपयुक्त है?
उत्तर: बिल्कुल।फ्लैट-फेस वाल्व प्रदूषण को कम करते हैं और लॉकिंग आस्तीन नलिकाओं को खींचने या हिलाते समय भी सुरक्षित संचालन सुनिश्चित करता है।
संबंधित मॉडल
स्टेनलेस स्टील या डायग्नोस्टिक वेरिएंट की तलाश में?
तुलना करें:
सीबी-एसपी-6एफएन-डीबी 316L स्टेनलेस संस्करण
