CB-SP-6FN-DB स्टेनलेस स्टील फ्लैट-फेस कपलर
कठोर द्रव प्रणालियों के लिए बनाया गया
सीबी-एसपी-6एफएन-डीबी एक फ्लैट-फेस हाइड्रोलिक त्वरित युग्मक है जो पूरी तरह से 316L स्टेनलेस स्टील से निर्मित है, जिसे उन प्रणालियों के लिए डिज़ाइन किया गया है जहां स्वच्छता, संक्षारण प्रतिरोध,और थर्मल स्थिरता गैर-वार्तालाप योग्य हैं.
यह मॉडल रासायनिक संयंत्रों, खाद्य और पेय प्रसंस्करण, औषधीय प्रणालियों और अन्य संक्षारक या स्वच्छता-संवेदनशील वातावरण में तरल पदार्थ हैंडलिंग के लिए अनुकूलित है।
मुख्य प्रदर्शन विशेषताएं
•पुश-टू-कनेक्ट डिज़ाइन
तंग या मांग वाले सेटअप में त्वरित, उपकरण मुक्त कनेक्शन की अनुमति देता है।
•उच्च प्रवाह दर
प्रति मिनट 40 लीटर तक के मध्यम दबाव सर्किट में स्थिर हस्तांतरण का समर्थन करने के लिए डिज़ाइन किया गया।
•उत्कृष्ट तापमान प्रतिरोध
यह 20°C से +200°C तक तरल पदार्थ के तापमान का सामना करता है, जिससे यह ठंडे प्रवाह और थर्मल प्रसंस्करण अनुप्रयोगों दोनों के लिए उपयुक्त है।
•जंग और रासायनिक प्रतिरोध
316L स्टेनलेस स्टील से निर्मित, आक्रामक तरल पदार्थों, एसिड और सीआईपी (स्वच्छ-स्थान) प्रणालियों के लिए बेहतर प्रतिरोध के लिए जाना जाता है।
•कम रिसाव + न्यूनतम वायु समावेशन
फ्लैट-फेस वाल्व डिजाइन डिस्कनेक्शन के दौरान संदूषण को रोकने में मदद करता है।
•उच्च प्रवाह प्रदर्शन
नामित प्रवाह का समर्थन करता है110 जीपीएम, तेजी से भरने और उच्च मांग वाले हाइड्रोलिक अनुप्रयोगों के लिए उपयुक्त है।
•सीलिंग लचीलापन
द्रव संगतता के आधार पर विटन या ईपीडीएम सील से सुसज्जित।अन्य सामग्री (जैसे Kalrez®) अनुरोध पर उपलब्ध है।
तकनीकी अवलोकन
| पैरामीटर |
विनिर्देश |
| कार्य दबाव |
140 बार / 2030 पीएसआई |
| नामित प्रवाह |
110 जीपीएम तक |
| उपलब्ध आकार |
चौथाई, तीसरा, आठवां, तीसरा, चौथा, चौथाई, एक |
उच्च शुद्धता या आक्रामक द्रव अनुप्रयोगों के लिए, कस्टम सील विकल्प जैसे कि Kalrez® अनुरोध पर उपलब्ध हैं।
विशिष्ट अनुप्रयोग
•रासायनिक प्रसंस्करण इकाइयां
विलायक, एसिड या उच्च तापमान के संपर्क में रहने पर तरल पदार्थ का सुरक्षित हस्तांतरण।
•फार्मास्युटिकल और बायोटेक संयंत्र
स्वच्छ डिस्कनेक्शन उत्पाद की संदूषण को रोकता है;नसबंदी चक्रों के साथ संगत।
•खाद्य एवं पेय पदार्थ विनिर्माण
गैर-प्रतिक्रियाशील सामग्री हस्तांतरण के दौरान कोई स्वाद, गंध या रंग परिवर्तन सुनिश्चित करती है।
•हीट ट्रांसफर फ्लुइड्स/सीआईपी सिस्टम
उन प्रणालियों के लिए आदर्श जो तापमान स्थिरता और रासायनिक प्रतिरोध की मांग करते हैं।
विन्यास विकल्प
| विकल्प |
विवरण |
| सील का प्रकार |
Viton (मानक), EPDM, Kalrez® अनुरोध पर |
| थ्रेड विकल्प |
बीएसपीपी, एनपीटी, मीट्रिक |
| धूल के ढक्कन |
वैकल्पिक स्टेनलेस या पीवीसी टोपी |
| बॉडी वेरिएंट |
सीधे या कोहनी के अंत के बॉडी स्टाइल उपलब्ध (मांग पर) |
आयामी अवलोकन
मादा (सोकेट)
| शरीर का आकार |
पार्टनर। |
धागा |
ए |
बी |
HEX |
| चौथाई" |
CB-S2M-6FN-B |
4/1-18 |
1.98 |
1.02 |
0.88 |
| चौथाई" |
CB-S2M-6FG-B |
4/1-19 |
1.98 |
1.02 |
0.88 |
| 1/2" |
CB-S4M-6FN-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
| 1/2" |
CB-S4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
| 3/4" |
CB-S6M-6FN-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
| 3/4" |
CB-S6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
| 1" |
CB-S8M-6FN-B |
1-11 |
3.52 |
2.25 |
1.81 |
| 1" |
CB-S8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
पुरुष (प्लग)
| शरीर का आकार |
पार्टनर। |
धागा |
सी |
D |
HEX |
| चौथाई" |
CB-P2M-6FN-B |
4/1-18 |
1.98 |
1.02 |
0.88 |
| चौथाई" |
CB-P2M-6FG-B |
4/1-19 |
1.98 |
1.02 |
0.88 |
| 1/2" |
CB-P4M-6FN-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
| 1/2" |
CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
| 3/4" |
CB-P6M-6FN-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
| 3/4" |
CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
| 1" |
CB-P8M-6FN-B |
1-11 |
3.52 |
2.25 |
1.81 |
| 1" |
CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |

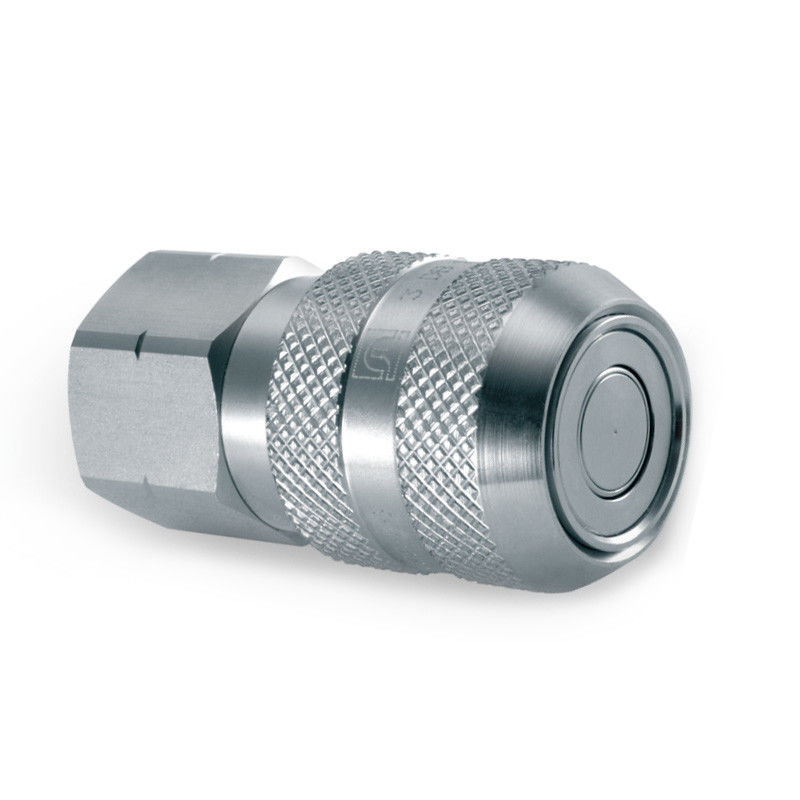

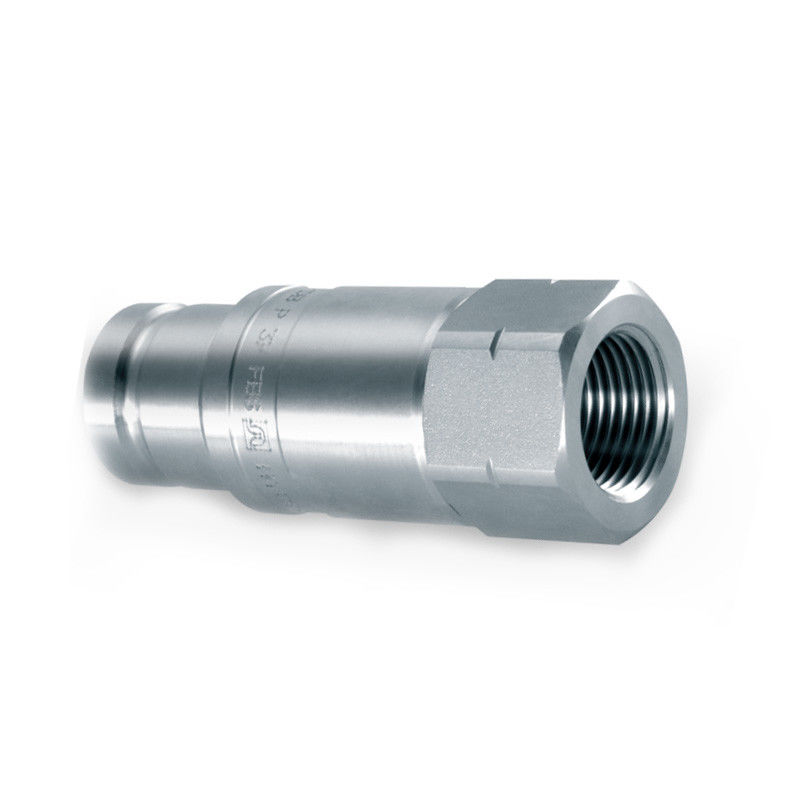

चित्रः सीबी-एसपी-6एफएन-डीबी फ्लैट-फेस हाइड्रोलिक त्वरित युग्मक सेट
यहां अपने मानक विन्यास में दिखाया गया है, CB-SP-6FN-DB युग्मक में 316L स्टेनलेस स्टील का शरीर और सटीक-मशीन वाले फ्लैट-फेस इंटरफ़ेस हैं।छवि दोनों महिला (बाएं) और पुरुष (दाएं) कनेक्टर प्रदर्शित करता है, संक्षारक या स्वच्छ वातावरण के लिए आदर्श स्वच्छ डिजाइन को उजागर करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या इसका उपयोग खाद्य ग्रेड अनुप्रयोगों में किया जा सकता है?
उत्तर: हाँ।316L स्टेनलेस स्टील और EPDM/Viton सील अधिकांश क्षेत्रों में खाद्य प्रसंस्करण उपकरण मानकों के अनुरूप हैं।
प्रश्न: क्या यह आक्रामक विलायक के साथ संगत है?
उत्तर: हाँ, यह मॉडल विशेष रूप से रासायनिक प्रतिरोध के लिए बनाया गया है।विशिष्ट सील सामग्री के साथ संगतता की पुष्टि करें।
प्रश्न: फ्लैट-फेस वाल्व का क्या लाभ है?
उत्तर: फ्लैट-फेस लगभग सभी रिसाव को समाप्त करता है और हवा के प्रवेश को कम करता है, जो प्रदूषण-संवेदनशील वातावरण के लिए महत्वपूर्ण है।
प्रश्न: क्या सीबी-एसपी-6एफएन-डीबी उच्च मात्रा में स्थानांतरण अनुप्रयोगों के लिए उपयुक्त है?
उत्तर: हाँ। 110 जीपीएम तक के नामित प्रवाह के साथ, यह औद्योगिक मशीनरी या त्वरित उपकरण परिवर्तन प्रणालियों जैसे उच्च-प्रवाह हाइड्रोलिक सर्किट के लिए आदर्श है।
