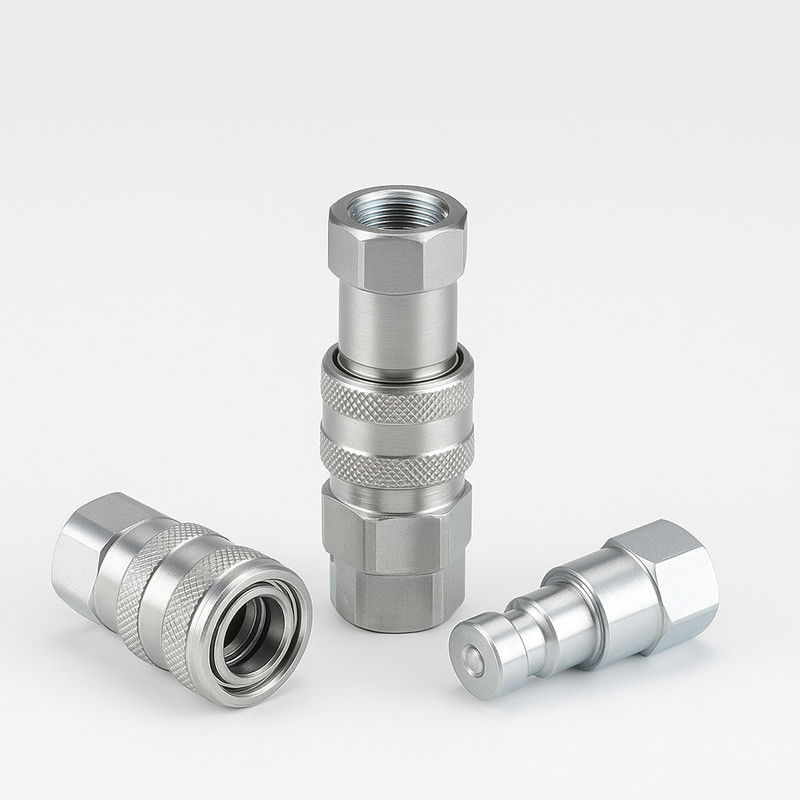

सीबी-एसपी-6एफएन-पीडी डायग्नोस्टिक फ्लैट-फेस कपलर
हाइड्रोलिक डायग्नोस्टिक्स के लिए बनाया गया एक फ्लैट-फेस कपलर
सीबी-एसपी-6एफएन-पीडी एक कॉम्पैक्ट फ्लैट-फेस हाइड्रोलिक क्विक कपलर है जिसे विशेष रूप से हाइड्रोलिक सिस्टम के भीतर परीक्षण बिंदुओं और दबाव माप बंदरगाहों के लिए डिज़ाइन किया गया है।यह आईएसओ 16028 मानक के आधार पर एक सूखी-ब्रेक संरचना को अपनाता है और उच्च दबाव और लगातार कनेक्ट/डिसकनेक्ट चक्र के तहत भी विश्वसनीय सील की विशेषता है।
सामान्य प्रयोजन के युग्मक के विपरीत, यह मॉडल सटीक उपयोग के लिए है, जहां स्वच्छता, नियंत्रण और कॉम्पैक्ट प्रवाह आवश्यक हैं।
एक नज़र में मुख्य विशेषताएं
•फ्लैट वाल्व निर्माण
डिस्कनेक्शन के दौरान तरल पदार्थ के नुकसान को कम करता है, स्वच्छ निदान या नमूनाकरण के लिए आदर्श है।
•स्वचालित वाल्व बंद
जब अनकप्लित किया जाता है, तो आंतरिक वाल्व स्वचालित रूप से बंद हो जाता है, जिससे ड्रिप या बैकफ्लो को रोका जा सकता है।
•युग्मन पर वाल्व का विश्वसनीय उद्घाटन
एक बार कनेक्ट होने के बाद, स्थिर, निर्बाध द्रव प्रवाह सुनिश्चित करने के लिए वाल्व अपनी नामित सीमा के भीतर पूरी तरह से खुलता है।
•इंडक्शन-कठोर आंतरिक भाग
प्रमुख घटकों को दीर्घकालिक स्थायित्व और उच्च आवृत्ति संचालन के लिए कठोर किया जाता है।
•ठोस बार स्टॉक से परिशुद्धता मशीनिंग
नर और मादा दोनों भागों को ठोस पट्टी से निर्मित किया जाता है, न कि कास्ट भागों से, जिसके परिणामस्वरूप तंग सहिष्णुता और अधिक विश्वसनीय प्रदर्शन होता है।
•सुरक्षित बॉल-लॉक तंत्र
युग्मन जोड़ी को एक मजबूत गेंद-लॉक प्रणाली द्वारा मजबूती से पकड़ा जाता है जो सुरक्षा और दोहराव सुनिश्चित करता है।
•के साथ विनिमेय:
• फास्टर डीएफ सीरीज (इटली)
• पार्कर पीडी सीरीज (यूएसए)
• AEROQUIP FD90 सीरीज (यूएसए)
तकनीकी विनिर्देश
| पैरामीटर |
मूल्य |
| नाममात्र आकार |
1/4 इंच |
| नामित दबाव |
6000 पीएसआई |
| नामित प्रवाह |
0.53 जीपीएम |
| परिचालन तापमान सीमा |
¥20 °C से +120 °C |
| सील सामग्री (मानक) |
एनबीआर (नाइट्राइल रबर) |
| वाल्व प्रकार |
सपाट, सूखी-ब्रेक |
| संबंध |
ऑटो वाल्व संचालित करने के साथ पुश-टू-कनेक्ट |
| डिस्कनेक्ट |
खींच-आवरण रिलीज़; वाल्व स्वचालित रूप से बंद हो जाता है |
नोटः यह मॉडल विशेष रूप से डायग्नोस्टिक पोर्ट के लिए कॉन्फ़िगर किया गया है, उच्च प्रवाह हस्तांतरण प्रणालियों के लिए नहीं।
आदर्श उपयोग के मामले
•हाइड्रोलिक दबाव निगरानी बिंदु
सिस्टम बंद किए बिना आसानी से गेज, सेंसर या नैदानिक उपकरण कनेक्ट करें।
•सेवा एवं रखरखाव उपकरण
तरल पदार्थ के नमूनाकरण या इनलाइन परीक्षण किट के लिए स्वच्छ कनेक्शन प्रदान करता है।
•मोबाइल हाइड्रोलिक उपकरण चेकपॉइंट
खुदाई मशीनों, लोडरों या उपयोगिता ट्रकों का नियमित निरीक्षण करने में सक्षम बनाता है।
•बार-बार निदान के साथ औद्योगिक प्रणाली
क्लीन-ब्रेक डिजाइन तरल पदार्थ की बर्बादी को कम करता है और सुरक्षा मानकों के अनुपालन को सरल बनाता है।
वैकल्पिक विन्यास
| विकल्प |
विवरण |
| वैकल्पिक सील विकल्प |
वीटन (एफकेएम) या ईपीडीएम अनुरोध पर उपलब्ध है |
| कस्टम थ्रेड प्रकार |
आवश्यकतानुसार बीएसपीपी, एनपीटी या मीट्रिक |
| सामग्री वैरिएंट |
स्टेनलेस स्टील (कस्टम आदेश) |
| धूल कैप और प्लग |
उपयोग में नहीं होने पर सुरक्षा के लिए उपलब्ध |
दृश्य और आयामी संदर्भ
| पार्टनर। |
धागा |
D |
एचएस |
एचपी |
L |
एलएस |
एलपी |
| CB-S1S-13FN |
एनपीटी1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
एनपीटी1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या इसका उपयोग मानक उपकरण कनेक्शन के लिए किया जा सकता है?
उत्तर: नहीं। यह मॉडल परीक्षण बिंदुओं और नैदानिक लाइनों के लिए अनुकूलित है, उच्च प्रवाह अनुप्रयोगों के लिए डिज़ाइन नहीं किया गया है।
प्रश्न: क्या इसे डिस्कनेक्ट करने से पहले दबाव छूट की आवश्यकता होती है?
उत्तर: हाँ।हमेशा क्षति या चोट से बचने के लिए सिस्टम को डिस्कनेक्ट करने से पहले ब्लड करें।
प्रश्न: क्या यह मेरे मौजूदा पार्कर पीडी युग्मनों के साथ संगत है?
उत्तर: हाँ।सीबी-एसपी-6एफएन-एफडी एक ही आकार के भीतर पीडी, डीएफ और एफडी90 श्रृंखला के साथ पूरी तरह से विनिमेय है।
