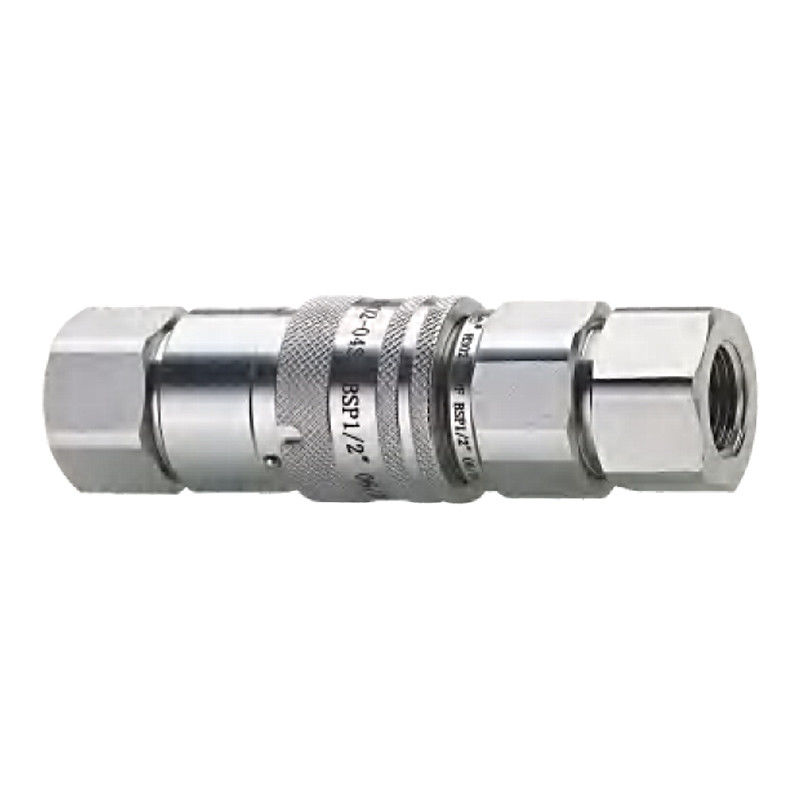

CB-SP-6FN फ्लैट-फेस हाइड्रोलिक क्विक कपलर
कठिन कामों के लिए डिज़ाइन किया गया
सीबी-एसपी-6एफएन एक आईएसओ 16028 के अनुरूप फ्लैट-फेस हाइड्रोलिक क्विक कपलर है जिसे निर्माण, रेलवे रखरखाव और खनन जैसे चुनौतीपूर्ण वातावरण में उपयोग के लिए डिज़ाइन किया गया है।यह तरल पदार्थ के नुकसान को कम करने, प्रदूषण का विरोध करने और लगातार कनेक्शन चक्रों को सहन करने के लिए बनाया गया है।
यदि आपके हाइड्रोलिक सिस्टम को साफ ब्रेक प्रदर्शन की आवश्यकता है, तो CB-SP-6FN वैकल्पिक धागे के प्रकार, सील सामग्री,और एक संरचना है कि आकस्मिक डिस्कनेक्शन को रोकने में मदद करता है.
इसे अलग क्या बनाता है?
•फ्लैट-फेस वाल्व डिजाइन
कोई रिसाव नहीं, कोई गड़बड़ नहीं।बंद होने पर वाल्व बंद रहता है और केवल पूर्ण जुड़ाव के दौरान ही खुलता है जिससे तेल का नुकसान और हवा का प्रवेश कम होता है।
•घुमावदार आस्तीन लॉक
कनेक्शन के बाद, लॉक को संलग्न करने के लिए आस्तीन को घुमाएं।इससे कंपन या खींचने से अनचाहे डिस्कनेक्ट होने से बचा जा सकता है और वाल्व के अंदर की गंदगी से बचा जा सकता है।
•प्रेरण-कठोर घटक
वाल्व की सीटें और ताला लगाने वाले भागों को स्थायित्व के लिए गर्मी से इलाज किया जाता है।उच्च आवृत्ति संचालन के साथ भी, पहनना न्यूनतम है।
•जस्ता लेपित कार्बन स्टील का शरीर
वास्तविक दुनिया के पहनने और आंसू के लिए बनाया.संक्षारक वातावरण के लिए वैकल्पिक QPQ सतह उपचार या स्टेनलेस स्टील उपलब्ध है।
•विनिमेय डिजाइन
अन्य आईएसओ 16028 युग्मनों के साथ पूरी तरह संगत 1/4 "से 2" के मानक आकार उपलब्ध हैं।
• फ्लैट-फेस बनाम डंपः यह क्यों मायने रखता है
पारंपरिक कठपुतली-शैली के युग्मनों की तुलना में, सीबी-एसपी-6एफएन जैसे फ्लैट-फेस डिजाइन द्रव हानि और हवा के समावेश को काफी कम करते हैं।यह विशेष रूप से स्वच्छ-महत्वपूर्ण अनुप्रयोगों में महत्वपूर्ण है जैसे कि मोबाइल सेवा उपकरण, रासायनिक हस्तांतरण, या क्षेत्र रखरखाव उपकरण।

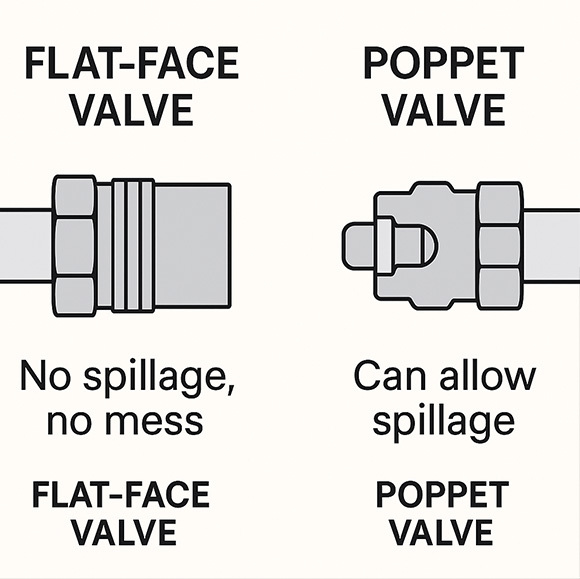

नीचे दिए गए चित्र में संरचनात्मक अंतर पर प्रकाश डाला गया है और उच्च मानक हाइड्रोलिक प्रणालियों में फ्लैट-फेस वाल्व क्यों पसंद किए जाते हैं।
फ्लैट-फेस वाल्व (बाएं) डिस्कनेक्शन के दौरान तरल पदार्थ के रिसाव को समाप्त करते हैं, पारंपरिक कठपुतली शैली के वाल्व (दाएं) के विपरीत जो रिसाव की अनुमति दे सकते हैं।
तकनीकी विनिर्देश
तकनीकी विनिर्देश
| आकार (में) |
नाममात्र व्यास (मिमी) |
नामित दबाव (पीएसआई) |
नामित प्रवाह (जीपीएम) |
| 1/4 " |
6.3 |
5000 |
3 |
| 3/8" |
8.6 |
4000 |
6 |
| आधा इंच |
11 |
4000 |
12 |
| 3/4 " |
15 |
3000 |
28 |
| 1′′ |
18.5 |
3000 |
50 |
| 1 1/4 इंच |
25 |
3000 |
88 |
| 1 1/2 इंच |
25 |
2000 |
220 |
| 2′′ |
39.2 |
2000 |
224 |
तापमान सीमा (एनबीआर): ¥20 °C से +80 °C तक
संबंध: आस्तीन लॉक के साथ पुश-टू-कनेक्ट
मीडिया: खनिज तेल (सही सील के साथ अन्य संभव)
आयामी अवलोकन

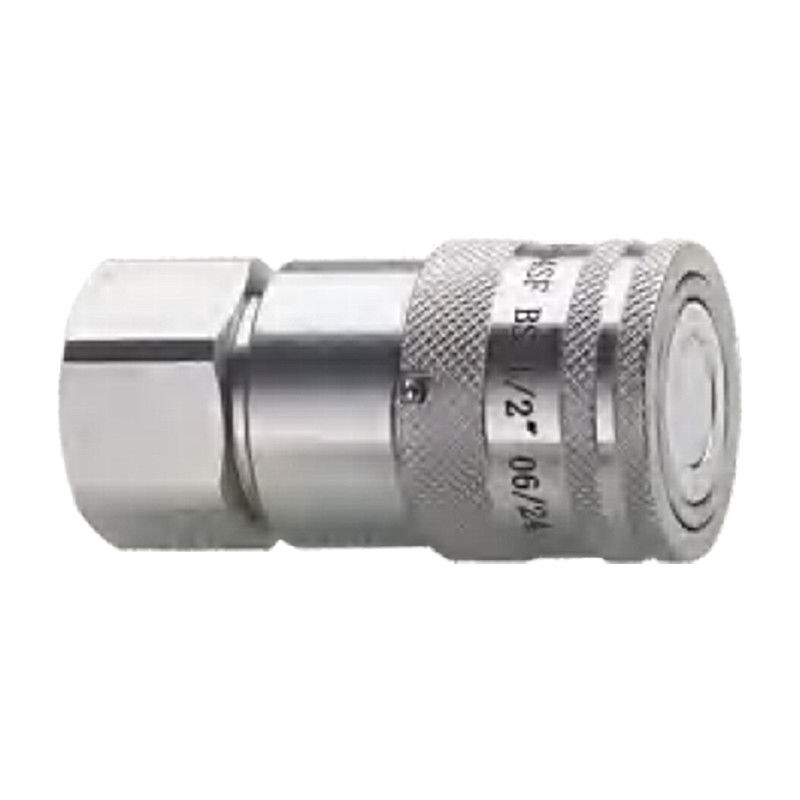

मादा (सोकेट)
| पार्टनर। |
धागा |
एलएस |
φD |
एचएस |
ए |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
जी1 एनपीटी1 |
97 |
48 |
S41六角 |
23.5 |

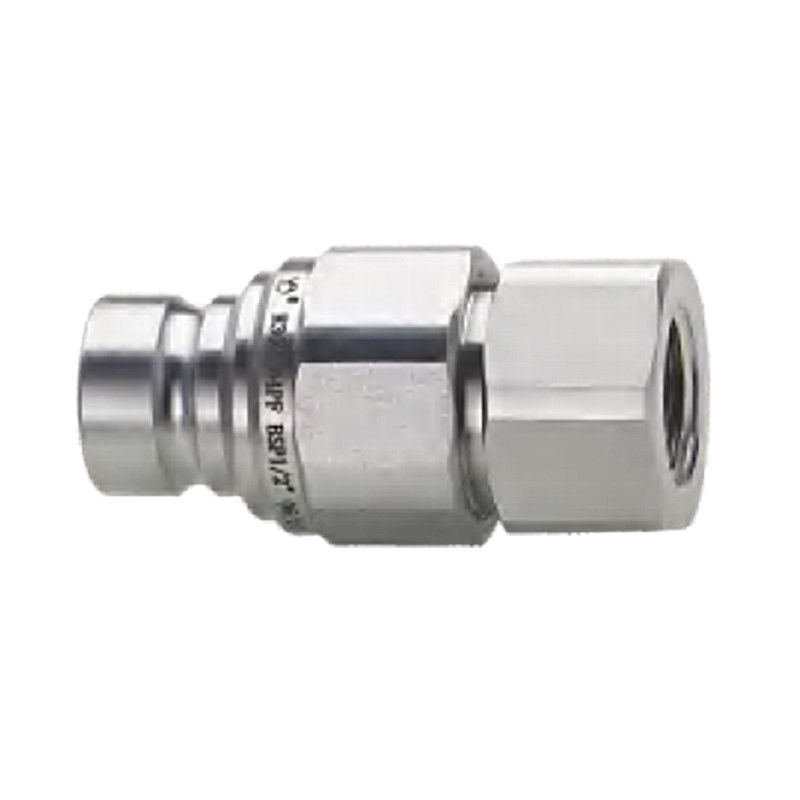

पुरुष (प्लग)
| पार्टनर। |
धागा |
एलपी |
φसी |
एचपी |
ए |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
जी1 एनपीटी1 |
86 |
30 |
S41六角 |
23.5 |
आवेदन
•उत्खनन मशीन के संलग्नक (ब्रेकर, कतरनी)
अपने कार्यस्थल पर तेल के बिना औजारों का आदान-प्रदान करें।
•रेलवे रखरखाव उपकरण
ट्रैक के किनारे की चाबियाँ और लिफ्टों को गारे से भरे यार्डों में भी साफ-सुथरे तरीके से जोड़ा जा सकता है।
•भूमिगत खनन उपकरण
धूल प्रतिरोधी और तेल के नुकसान को कम करने के लिए डिज़ाइन किया गया जब उपकरण अक्सर बदले जाते हैं।
•मोबाइल हाइड्रोलिक उपकरण
उच्च-दबाव वाले जैक और टॉर्क टूल्स को बिना किसी गड़बड़ के आसानी से कनेक्ट/डिस्कनेक्ट करने का लाभ मिलता है।
•औद्योगिक हस्तांतरण लाइनें
रासायनिक संयंत्रों या तरल पदार्थ हैंडलिंग प्रणालियों में उपयोगी है जिन्हें अक्सर सफाई या परिवर्तन की आवश्यकता होती है।
उपलब्ध विकल्प
| विकल्प |
विवरण |
| सील सामग्री |
एनबीआर मानक, उच्च तापमान/तेल के लिए विटन, पानी/ग्लाइकोल तरल पदार्थों के लिए ईपीडीएम |
| धागे के प्रकार |
जी (बीएसपीपी), एनपीटी या मीट्रिक उपलब्ध |
| धूल के ढक्कन |
पीवीसी टोपी मानक; अन्य रंग वैकल्पिक |
| भौतिक उन्नयन |
316L स्टेनलेस स्टील अनुरोध पर |
| सतह उपचार |
वैकल्पिक QPQ विरोधी जंग खत्म |
सामान्य प्रश्न
प्रश्न 1: क्या मैं CB-SP-6FN को दबाव में कनेक्ट या डिस्कनेक्ट कर सकता हूँ?
उत्तर: नहीं, यह युग्मक शून्य अवशिष्ट दबाव प्रणाली के लिए डिज़ाइन किया गया है।ऑपरेशन से पहले हमेशा दबाव कम करें।
Q2: क्या CB-SP-6FN अन्य ISO 16028 युग्मनों के साथ विनिमेय है?
उत्तर: हाँ।जब तक संभोग भाग भी आईएसओ 16028 विनिर्देशों का पालन करता है, कनेक्शन निर्बाध है।
प्रश्न 3: क्या आप स्टेनलेस स्टील की पेशकश करते हैं?
उत्तर: हाँ।कठोर या संक्षारक वातावरण में उपयोग के लिए एक पूर्ण 316L स्टेनलेस स्टील संस्करण उपलब्ध है।
Q4: क्या मैं विशेष धागे या सील सामग्री का अनुरोध कर सकता हूँ?
उत्तर: बिल्कुल।हम कस्टम ऑर्डर का समर्थन करते हैं - अपने विनिर्देशों के साथ संपर्क करें।
