उत्पत्ति के प्लेस:
चीनी
ब्रांड नाम:
carterberg
प्रमाणन:
IATF16949
मॉडल संख्या:
CB-ISOA

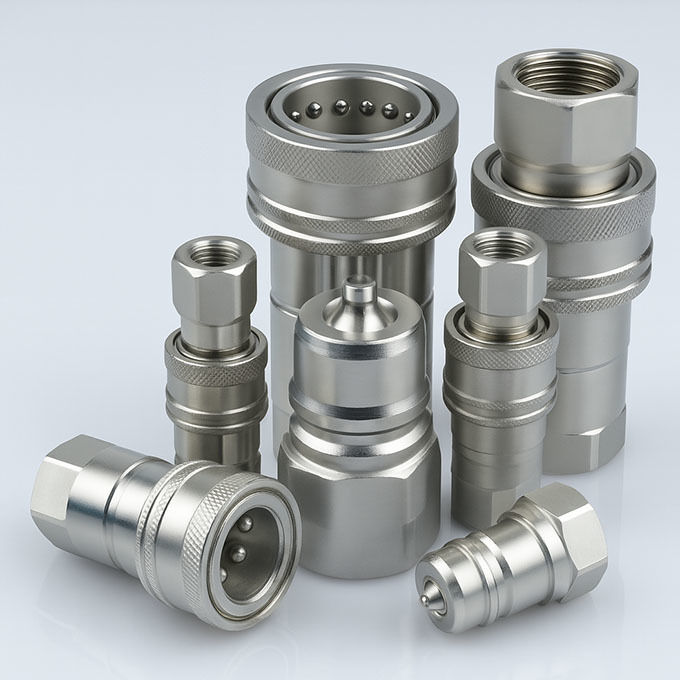

कठोर हाइड्रोलिक प्रणालियों में लचीलापन के लिए डिज़ाइन किया गया,सीबी-आईएसओए त्वरित युग्मन एक कार्बन स्टील आईएसओ 7241-ए प्रकार युग्मन है जिसमें दबाव आवेगों और झटके के भार के लिए बेहतर प्रतिरोध के लिए एक उन्नत वाल्व डिजाइन है.
यह भारी कार्य उपकरण में मानक आईएसओ-ए फिटिंग के लिए एक उच्च प्रदर्शन विकल्प के रूप में कार्य करता है जहां हाइड्रोलिक विश्वसनीयता और प्रभाव सहिष्णुता आवश्यक है।
• पॉपिट वाल्व का बेहतर डिजाइन
दबाव में वृद्धि से प्रदर्शन हानि को कम करता है और उतार-चढ़ाव वाले हाइड्रोलिक भार के तहत स्थिर प्रवाह प्रदान करता है।
•डबल बंद करने वाला वाल्व संरचना
साफ, सुरक्षित सर्किट बनाए रखते हुए डिस्कनेक्ट के दौरान न्यूनतम द्रव रिसाव सुनिश्चित करता है।
•सटीक गेंद-लॉकिंग तंत्र
कंपन के अधीन विश्वसनीय, नर और मादा भागों को सुरक्षित रूप से लॉक करता है, यहां तक कि मोबाइल या उच्च प्रभाव वाले सिस्टम में भी।
•क्रोम लेपित कार्बन स्टील का शरीर
लागत को महत्वपूर्ण रूप से प्रभावित किए बिना सतह कठोरता और खरोंच प्रतिरोध को बढ़ाता है।
•मानक सीलः एनबीआर
120°C तक तेल आधारित प्रणालियों के लिए उपयुक्त; वैकल्पिक विटन सील विस्तारित तापमान प्रतिरोध के लिए उपलब्ध हैं।
•पूर्ण आईएसओ 7241-ए अंतर
पार्कर 6600, फास्टर एएनवी, एरोक्विप 5600 और हैंसेन एचए 15000 सीरीज के साथ संगत।
| पैरामीटर | मूल्य |
|---|---|
| शरीर का आकार | 1/4 ", 3/8", 1/2", 3/4", 1" |
| अधिकतम कार्य दबाव | 5000 से 3000 पीएसआई (आकार के अनुसार भिन्न होता है) |
| प्रवाह दर | 3 से 50 जीपीएम |
| तापमान सीमा | -20°C से +120°C |
| सील सामग्री | एनबीआर (मानक), विटन (वैकल्पिक) |
| वाल्व प्रकार | बेहतर आवेग अवशोषण के साथ कठपुतली |
| सामग्री | क्रोमयुक्त कार्बन स्टील |

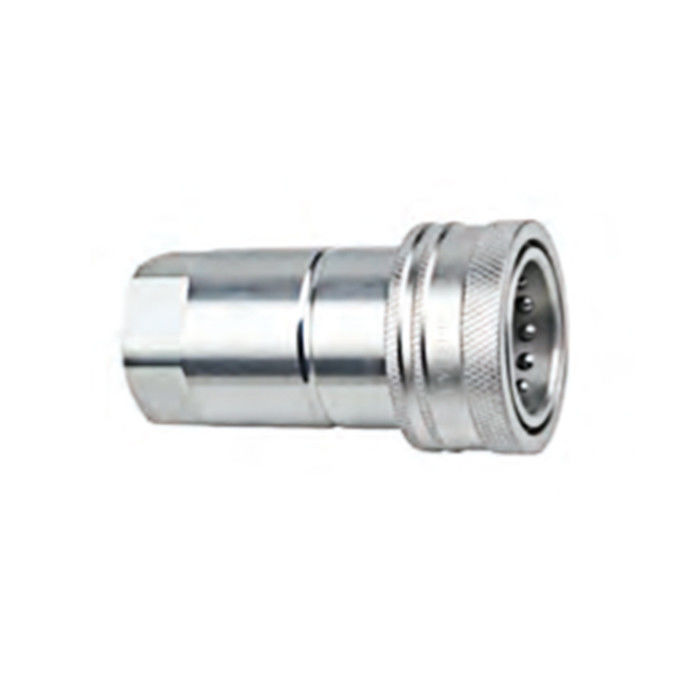

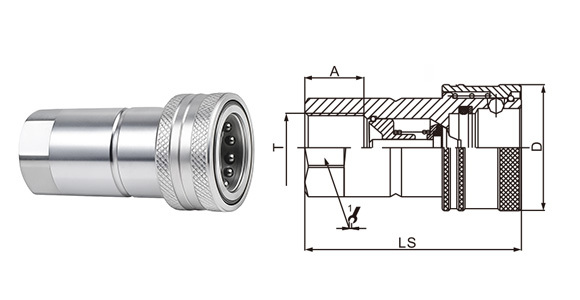

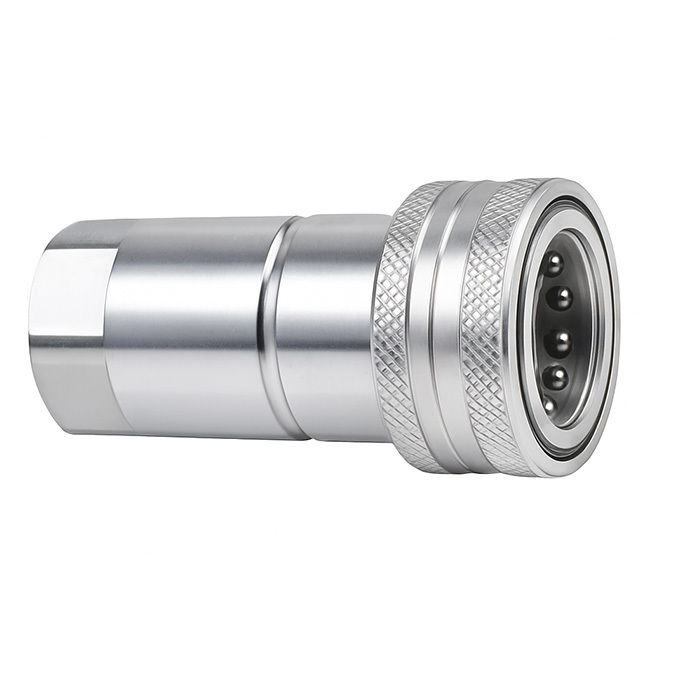

मादा (सोकेट)
| शरीर का आकार | पार्टनर। | एलएस | Φ D | एचएस | ए | टी |
| चौथाई" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | जी1 एनपीटी1 |

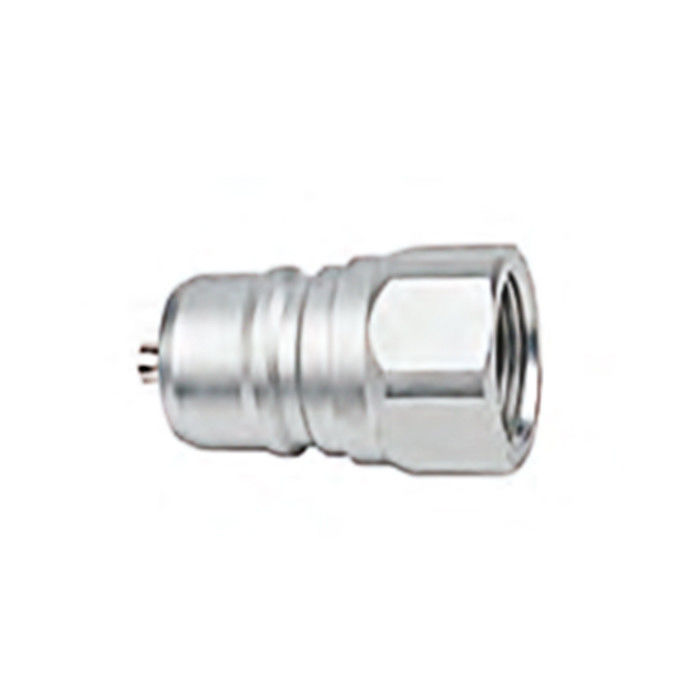

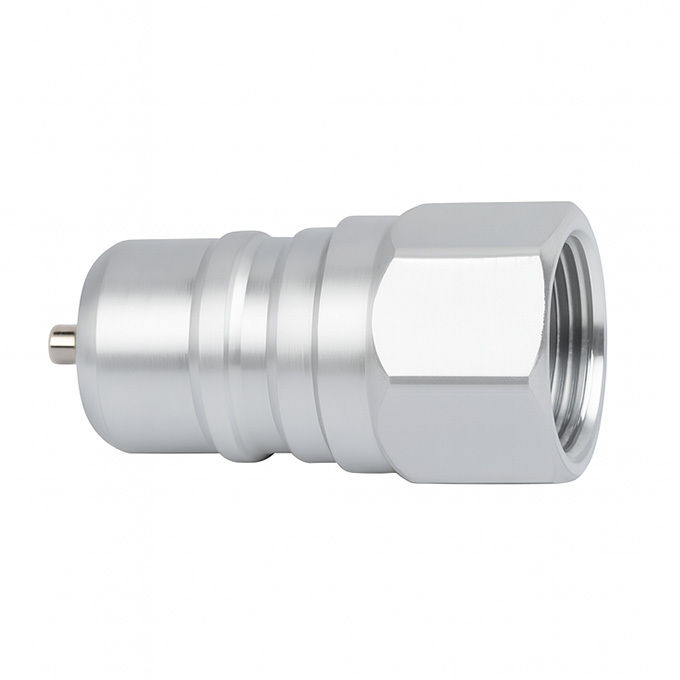

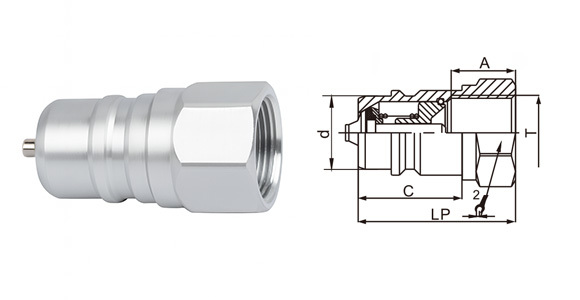

पुरुष (प्लग)
| शरीर का आकार | पार्टनर। | एलपी | d | सी | एचपी | ए | टी |
| चौथाई" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | जी1 एनपीटी1 |
डिस्क्लेमर के साथ संदर्भ छवि से चार्ट का उपयोग करेंः परीक्षण द्रवः तेल-200 एसयूएस। दिखाया गया वक्र LSQ-ISOA श्रृंखला के लिए प्रतिनिधि है।
CB-SP-10M-3 जैसे मानक कार्बन स्टील ISO-A फिटिंग के बजाय CB-ISOA क्यों चुनें?
| तुलनात्मक पहलू | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| वाल्व डिजाइन | उन्नत कठपुतली (आघात प्रतिरोधी) | मानक गुड़िया |
| सतह कोटिंग | क्रोम-प्लेटेड | जस्ता चढ़ाया हुआ |
| प्रवाह स्थिरता | आवेग के तहत उच्चतर | मध्यम |
| मूल्य बिंदु | थोड़ा अधिक | अधिक लागत प्रभावी |
| के लिए सर्वश्रेष्ठ | उच्च-कर्तव्य, प्रभाव-प्रवण प्रणालियाँ | सामान्य हाइड्रोलिक उपयोग |
उद्धरण या तकनीकी डेटाशीट का अनुरोध करें
अपने आवेदन के लिए सही आईएसओ-ए युग्मन का चयन करने में मदद चाहिए?हमारी टीम से संपर्क करेंविस्तृत उत्पाद विनिर्देश, प्रवाह चार्ट या सीएडी फाइल प्राप्त करने के लिए।
अपनी पूछताछ सीधे हमें भेजें
