CB-SPL-10F ISO 7241-A स्टेनलेस स्टील हाइड्रोलिक त्वरित युग्मन
दसीबी-एसपीएल-10एफ हाइड्रोलिक त्वरित युग्मनपूरी तरह से अनुपालन में डिजाइन किया गया हैआईएसओ 7241-1 एअंतर्राष्ट्रीय मानक, आधुनिक हाइड्रोलिक प्रणालियों में द्रव कनेक्शन के लिए एक सुरक्षित, उच्च प्रदर्शन समाधान प्रदान करता है।एक मजबूत जस्ता-प्लेटेड स्टील शरीर के साथ इंजीनियर और एक गेंद-लॉकिंग तंत्र और डबल बंद वाल्व से लैस, यह श्रृंखला सुनिश्चित करती हैसुरक्षित, लीक मुक्त डिस्कनेक्शनकठिन परिस्थितियों में।
पार से प्रमाणितकृषि मशीनरी, सार्वजनिक कार्य उपकरण और औद्योगिक हाइड्रोलिक सर्किट, CB-SPL-10F विश्व स्तर पर मान्यता प्राप्त युग्मन के लिए एक विश्वसनीय प्रतिस्थापन के रूप में खड़ा हैहंसन एच-15000, पार्कर 6600, और फास्टर एएनवी.
प्रमुख विशेषताएं और लाभ
•डबल शट-ऑफ वाल्व डिजाइन
कनेक्शन और डिस्कनेक्शन के दौरान तरल पदार्थ के नुकसान को रोकता है, सिस्टम की स्वच्छता बनाए रखता है और सुरक्षा जोखिमों को कम करता है।
•उच्च दबाव प्रतिरोध
आकार के आधार पर 315 बार / 4565 पीएसआई तक रेटेड, जिससे यह उच्च भार वाले मोबाइल या औद्योगिक हाइड्रोलिक अनुप्रयोगों के लिए उपयुक्त है।
•सुरक्षित गेंद-लॉकिंग तंत्र
युग्मन में एक घुमावदार आस्तीन के साथ एक गेंद-लॉक प्रणाली का उपयोग किया जाता है ताकि कंपन या आकस्मिक खींचने के लिए दृढ़ संलग्न और प्रतिरोध सुनिश्चित किया जा सके।
•पुल-टू-कनेक्ट युग्मन
अर्ध-स्वचालित संचालन स्थापना और क्षेत्र में रखरखाव को सुव्यवस्थित करता है।
•टिकाऊ सामग्री
• शरीर / आस्तीन / वाल्वःजस्ता लेपित स्टील (दोनों रंग)
• स्प्रिंग्सः स्टील या स्टेनलेस स्टील
• गेंदेंः स्टेनलेस स्टील
• सीलः एनबीआर मानक, उच्च तापमान द्रव सर्किट के लिए एफकेएम (विटन) वैकल्पिक
•प्रमुख ब्रांडों के साथ विनिमेय
पार्कर 6600, फास्टर एएनवी, एरोक्विप 5600, और हैंसेन एच-15000 श्रृंखला के साथ पूरी तरह संगत।
•पुश-प्लग विकल्प उपलब्ध
1/2 ′′ आकार के लिए, ऑटो-कनेक्ट/डिसकनेक्ट कार्यक्षमता के लिए एक बुलचेड-माउंटेड आस्तीन के साथ एक पुश-ट्रॉल संस्करण उपलब्ध है।
तकनीकी विनिर्देश
| आईएसओ आकार |
नाममात्र व्यास (मिमी) |
अधिकतम कार्य दबाव (बार/पीएसआई) |
प्रवाह दर @ ∆p 1 बार (l/min) |
छिड़काव (ml) |
थ्रेड विकल्प |
तापमान सीमा (एनबीआर / एफकेएम) |
| चौथाई |
6.3 |
315 / 4565 |
6.3 |
0.35 |
जी / एनपीटी |
-20°C से +100°C / +200°C |
| 3/8 |
10 |
315 / 4565 |
10 |
1.5 |
जी / एनपीटी |
-20°C से +100°C / +200°C |
| आधा |
12.5 |
250 / 3625 |
12.5 |
2.6 |
जी / एनपीटी |
-20°C से +100°C / +200°C |
| 3/4 |
20 |
250 / 3625 |
20 |
8.5 |
जी / एनपीटी |
-20°C से +100°C / +200°C |
| 1 ¢ |
25 |
200 / 2900 |
25 |
13 |
जी / एनपीटी |
-20°C से +100°C / +200°C |
आयामी अवलोकन

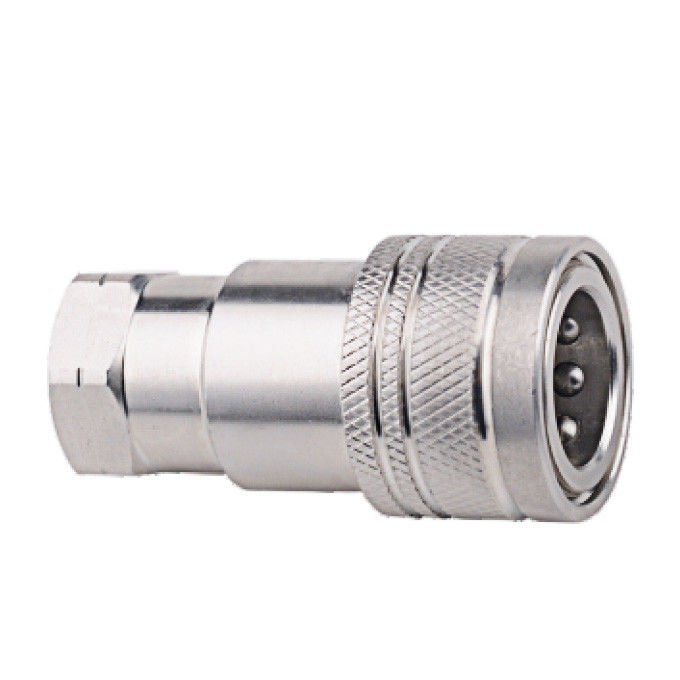

मादा (सोकेट)
| शरीर का आकार |
पार्टनर। |
एलएस |
Φ D |
एचएस |
ए |
टी |
| चौथाई" |
CB-S2L-10F |
50 |
26 |
19*6 |
13 |
जीचौथाई एनपीटी1/4 |
| 3/8" |
CB-S3L-10F |
60 |
31.5 |
22*6 |
14 |
जी3/8 एनपीटी3/8 |
| 1/2" |
CB-S4L-10F |
68 |
39 |
27*6 |
16 |
जीआधा एनपीटी1/2 |
| 3/4" |
CB-S6L-10F |
80 |
48 |
34*6 |
18 |
जी3/4 एनपीटी3/4 |
| 1" |
सीबी-एस8L-10F |
99.5 |
53 |
41*6 |
21 |
जी1 एनपीटी1 |
| १-१/4" |
सीबी-एस10 लीटर-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
सीबी-एस12 लीटर-10F |
127.5 |
84.5 |
60*6 |
25.5 |
जी1-1/2 NPT1-1/2 |
| 2" |
सीबी-एस16L-10F |
158 |
99 |
75*6 |
26 |
जी2 एनपीटी2 |

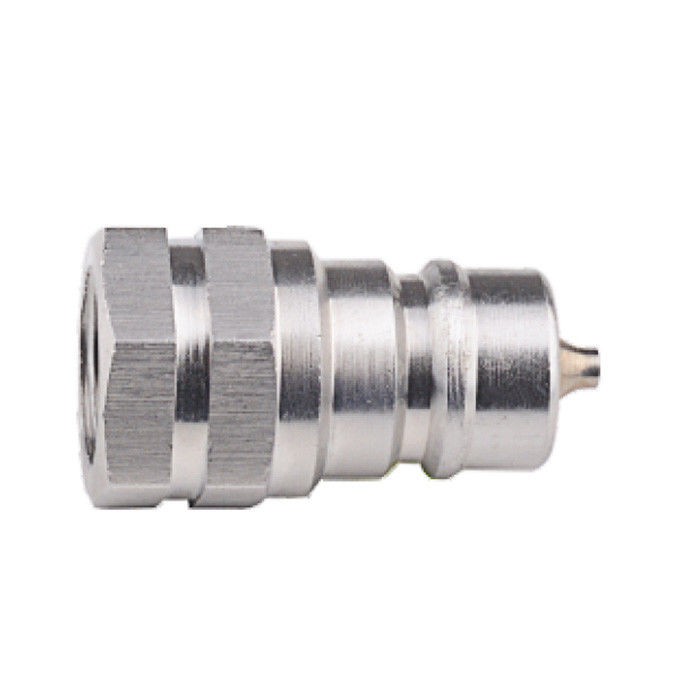

पुरुष (प्लग)
| शरीर का आकार |
पार्टनर। |
एलपी |
सी |
एचपी |
ए |
टी |
| चौथाई" |
सीबी-पी2L-10F |
35.5 |
15 |
19*6 |
13 |
जीचौथाई एनपीटी1/4 |
| 3/8" |
सीबी-पी3L-10F |
42 |
26.5 |
22*6 |
14 |
जी3/8 एनपीटी3/8 |
| 1/2" |
सीबी-पी4L-10F |
46 |
26.5 |
27*6 |
16 |
जीआधा एनपीटी1/2 |
| 3/4" |
सीबी-पी6L-10F |
54 |
28 |
34*6 |
18 |
जी3/4 एनपीटी3/4 |
| 1" |
सीबी-पी8L-10F |
65.5 |
35 |
41*6 |
21 |
जी1 एनपीटी1 |
| १-१/4" |
सीबी-P10L-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
सीबी-पी12एल-10F |
78 |
51 |
60*6 |
25.5 |
जी1-1/2 NPT1-1/2 |
| 2" |
सीबी-पी16एल-10F |
98 |
61 |
75*6 |
26 |
जी2 एनपीटी2 |

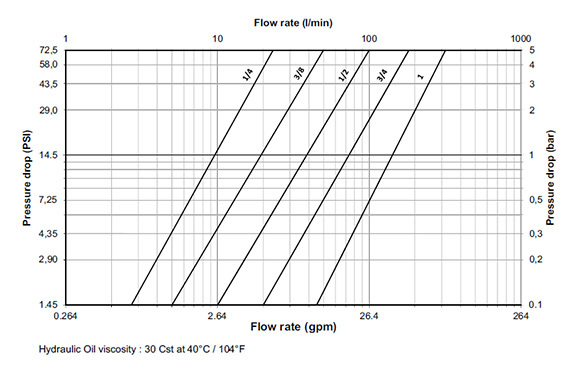

दबाव में गिरावट बनाम प्रवाह दर चार्ट
CB-SPL-10F दबाव गिरावट वक्र40 डिग्री सेल्सियस पर 30 सीएसटी हाइड्रोलिक तेल का उपयोग करके आईएसओ 7241-ए मानक स्थितियों पर आधारित हैं।
पूर्ण आकार के प्रवाह दर वक्रों, आयामी सीएडी चित्रों और द्रव हानि तुलना के लिए,CB-SPL-10F तकनीकी विवरण पृष्ठ पर जाएँ.
अनुप्रयोग क्षेत्र
सीबी-एसपीएल-10एफ त्वरित युग्मक आदर्श रूप से निम्नलिखित के लिए उपयुक्त हैः
•हाइड्रोलिक सर्किट और पावर यूनिटऔद्योगिक और मोबाइल दोनों प्रणालियों में
•कृषि मशीनरीजैसे ट्रैक्टर, संयंत्र, स्प्रेयर
•सार्वजनिक कार्य उपकरणजिसमें खुदाई करने वाले, लोडर और ब्रेकर शामिल हैं
•सामान्य हाइड्रोलिक द्रवदबाव-महत्वपूर्ण परिस्थितियों में स्थानांतरण
इसका कंपन प्रतिरोधी ताला, व्यापक दबाव सहिष्णुता और ब्रांड संगतता इसे सभी क्षेत्रों में एक विश्वसनीय विकल्प बनाती है।
संगतता तालिका
| कार्टरबर्ग मॉडल |
पार्कर |
तेजी से |
एरोक्विप |
हान्सेन |
| CB-SPL-10F |
6600 |
एएनवी |
FD56 / 5600 |
एच-15000 |
वाल्व ज्यामिति और क्रॉस-ब्रांड संगतता के विस्तृत विवरण के लिए,CB-SPL-10F इंटरचेंज और रिप्लेसमेंट गाइड का अन्वेषण करें
अक्सर पूछे जाने वाले प्रश्न
• सीबी-एसपीएल-10एफ हाइड्रोलिक त्वरित युग्मन का उपयोग किसके लिए किया जाता है?
सीबी-एसपीएल-10एफ एक स्टेनलेस स्टील हाइड्रोलिक त्वरित युग्मन सेट (प्लग और सॉकेट) है जो आईएसओ 7241-ए मानकों के अनुसार बनाया गया है।इसका उपयोग आमतौर पर निर्माण, कृषि और औद्योगिक हाइड्रोलिक प्रणालियों में किया जाता है, जिन्हें कम से कम द्रव हानि के साथ लगातार डिस्कनेक्ट और फिर से कनेक्ट करने की आवश्यकता होती है।
• क्या CB-SPL-10F पार्कर, फास्टर या स्टुची युग्मक के साथ संगत है?
हाँ.CB-SPL-10F पूरी तरह से पार्कर (6600 सीरीज़), फास्टर (ANV), स्टुची (ए सीरीज़), और अन्य जैसे ब्रांडों के ISO 7241-A युग्मनों के साथ विनिमेय है।विद्यमान घटकों को बदलने पर धागे के प्रकार और आकार की जांच अवश्य करें।
• किस आकार और प्रकार के धागे उपलब्ध हैं?
यह मॉडल कई बॉडी साइज़ में उपलब्ध है, जिसमें 1/4", 3/8", 1/2", 3/4", और 1" थ्रेड विकल्पों में बीएसपीपी, एनपीटी, और मीट्रिक प्रकार शामिल हैं।कस्टम धागा विनिर्देशों अपने सिस्टम आवश्यकताओं के आधार पर अनुरोध किया जा सकता है.
• क्या मैं संक्षारक वातावरण में CB-SPL-10F का उपयोग कर सकता हूँ?
बिल्कुल।CB-SPL-10F युग्मक जंग प्रतिरोधी स्टेनलेस स्टील से बना है और समुद्री, अपतटीय,और रासायनिक द्रव अनुप्रयोगों जहां स्थायित्व और लीक मुक्त सील आवश्यक हैं.
• मैं कैसे उद्धरण या तकनीकी सहायता का अनुरोध कर सकता हूँ?
आप कर सकते हैंहमारी इंजीनियरिंग टीम से संपर्क करेंआपके विनिर्देशों, प्रवाह आवश्यकताओं, या आवेदन विवरण के साथ।हम तेजी से प्रतिक्रिया, कस्टम विकल्प, और थोक या OEM आदेशों के लिए समर्थन प्रदान करते हैं।
