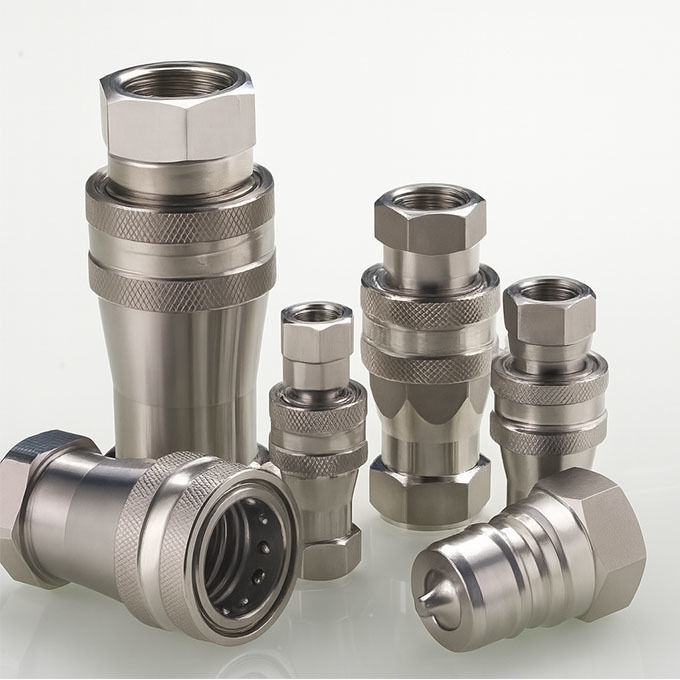

CB-SPM-10F स्टेनलेस स्टील हाइड्रोलिक क्विक कपलिंग (1" फीमेल हाफ, ISO 7241-A)
CB-SPM-10F एक 1-इंच महिला हाइड्रोलिक क्विक कपलिंग है जिसे ISO 7241-A अंतर्राष्ट्रीय मानक के अनुसार डिज़ाइन और निर्मित किया गया है।स्टेनलेस-स्टील बॉडी (SUS304 या SUS316) और एक पॉपेट-स्टाइल शट-ऑफ वाल्व के साथ बनाया गया, यह उच्च-दबाव हाइड्रोलिक सिस्टम में एक विश्वसनीय और रिसाव-रोधी कनेक्शन प्रदान करता है।
यह मॉडल मोबाइल उपकरण, OEM हाइड्रोलिक सर्किट और संक्षारक वातावरण में व्यापक रूप से उपयोग किया जाता है जहां प्रदर्शन, संगतता और सर्विसिंग में आसानी आवश्यक है।
पूर्ण ISO 7241-A कपलिंग लाइनअप की तलाश है?
मुख्य विशेषताएँ
• मानकीकृत फिट – पार्कर 6600, फ़ास्टर ANV, एरोक्विप 5600, और हैंसेन HA सीरीज़ के साथ इंटरचेंजेबल।
• Robust वाल्व डिज़ाइन – आंतरिक पॉपेट वाल्व तंत्र वियोग के दौरान स्वचालित शट-ऑफ प्रदान करता है।
• संक्षारण प्रतिरोध – SUS304 या SUS316 स्टेनलेस स्टील उपलब्ध है, जो मांग वाले अनुप्रयोगों के लिए आदर्श है।
• High-फ़्लो 1” आकार – 1” हाइड्रोलिक सिस्टम में बड़ी मात्रा और दबाव स्तरों को संभालता है।
• एकाधिक थ्रेड विकल्प – अनुरोध पर G (BSP), NPT, और BSPP थ्रेड उपलब्ध हैं।
• सील विकल्प – मानक NBR सील, FKM (विटन) या EPDM वैकल्पिक के साथ।
तकनीकी निर्माण

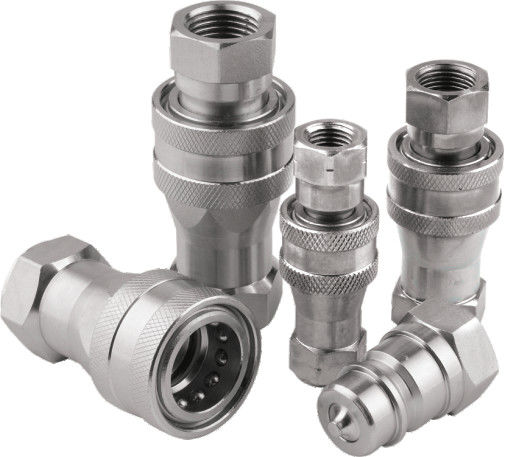

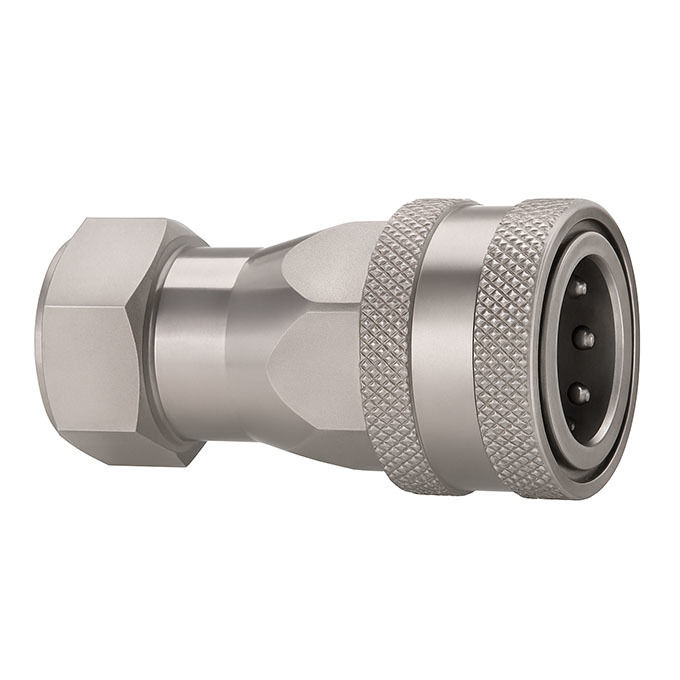

CB-SPM-10F में मैनुअल कनेक्शन और वियोग के लिए एक एकीकृत नर्ल्ड स्लीव के साथ एक महिला सॉकेट बॉडी है। आंतरिक रूप से, एक स्प्रिंग-लोडेड पॉपेट वाल्व अनकप्लिंग के दौरान तरल पदार्थ के नुकसान और संदूषण को रोकने के लिए सुरक्षित शट-ऑफ सुनिश्चित करता है।
यह मॉडल 3000 PSI तक के कार्यशील दबाव का समर्थन करता है (सिस्टम आकार के आधार पर), और त्वरित रखरखाव और कम डाउनटाइम की आवश्यकता वाले स्थिर और मोबाइल दोनों सिस्टम के लिए उपयुक्त है।
आयामी अवलोकन
महिला (सॉकेट)
| बॉडी साइज़ |
पार्टनो। |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

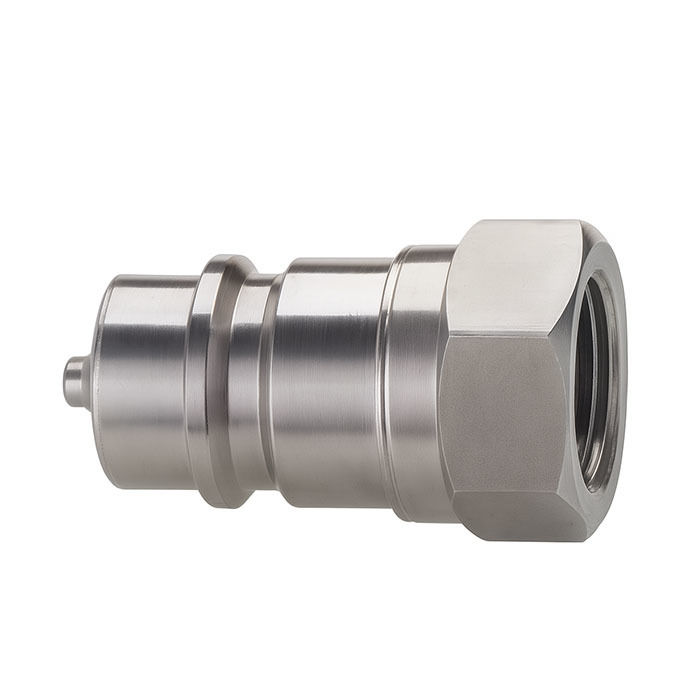

पुरुष (प्लग)
| बॉडी साइज़ |
पार्टनो। |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-P8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
सामग्री और सील चयन गाइड
SUS304 – लागत प्रभावी संक्षारण सुरक्षा
SUS316 – खारे पानी, रसायनों और अत्यधिक मौसम के प्रति बेहतर प्रतिरोध
सील्स:
• NBR: सामान्य प्रयोजन हाइड्रोलिक तेल
• FKM (विटन): उच्च तापमान, सिंथेटिक तरल पदार्थ
• EPDM: पानी-ग्लाइकोल, फॉस्फेट एस्टर सिस्टम
ये संयोजन इंजीनियरों को CB-SPM-10F को विशिष्ट वातावरण, जैसे अपतटीय, कृषि या खनन के लिए कॉन्फ़िगर करने की अनुमति देते हैं।
संगतता चार्ट
| कार्टरबर्ग मॉडल |
पार्कर |
फ़ास्टर |
एरोक्विप |
हैनसेन |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
मौजूदा कपलिंग को बदलते समय थ्रेड संगतता और सीलिंग कॉन्फ़िगरेशन सुनिश्चित करें।
अनुप्रयोग
• उत्खनन और व्हील लोडर
• वानिकी अटैचमेंट
• भूमिगत खनन मशीनरी
• हाइड्रोलिक पावर यूनिट
• कृषि स्प्रेयर
यह मॉडल अक्सर रखरखाव तकनीशियनों और OEM इंजीनियरों द्वारा चुना जाता है जिन्हें एक वैश्विक मानक युग्मक की आवश्यकता होती है जो मजबूत, सेवा के अनुकूल और ब्रांडों में संगत हो।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्र: क्या CB-SPM-10F पार्कर 6600 सीरीज़ के साथ संगत है?
ए: हाँ। यह वाल्व संरचना और लॉकिंग क्रिया सहित आयामों और कार्यात्मक प्रदर्शन से मेल खाता है।
प्र: SUS304 और SUS316 संस्करणों में क्या अंतर है?
ए: SUS316 समुद्री, रासायनिक या बाहरी जोखिम में उपयोग के लिए उच्च संक्षारण प्रतिरोध प्रदान करता है।
प्र: मुझे कौन सी सील का उपयोग करना चाहिए?
ए: NBR अधिकांश सिस्टम के लिए उपयुक्त है; उच्च तापमान के लिए FKM का उपयोग करें, या पानी आधारित तरल पदार्थों के लिए EPDM का उपयोग करें।
