उत्पत्ति के प्लेस:
चीनी
ब्रांड नाम:
Carterberg
प्रमाणन:
IATF16949
मॉडल संख्या:
CB-SPB-1F-KZD
| आकार (इंच) | नामित दबाव (पीएसआई) | प्रवाह दर (GPM) |
| 1/8" | 1000 | 1 |
| चौथाई" | 1000 | 3 |
| 3/8" | 1000 | 6 |
| 1/2" | 1000 | 12 |
| 3/4" | 1000 | 28 |
| 1" | 1000 | 50 |
| 1चौथाई" | 800 | 75 |
| 11/2" | 800 | 100 |
| 2" | 800 | 150 |
सीबी-एसपीबी-1एफ-केजेडडी त्वरित युग्मन सेट में प्लग और सॉकेट दोनों घटक शामिल हैं, जो आईएसओ 7241-बी आयामी मानकों के लिए डिज़ाइन किए गए हैं। नीचे प्रत्येक भाग के लिए चित्र और आयामी संदर्भ हैं।

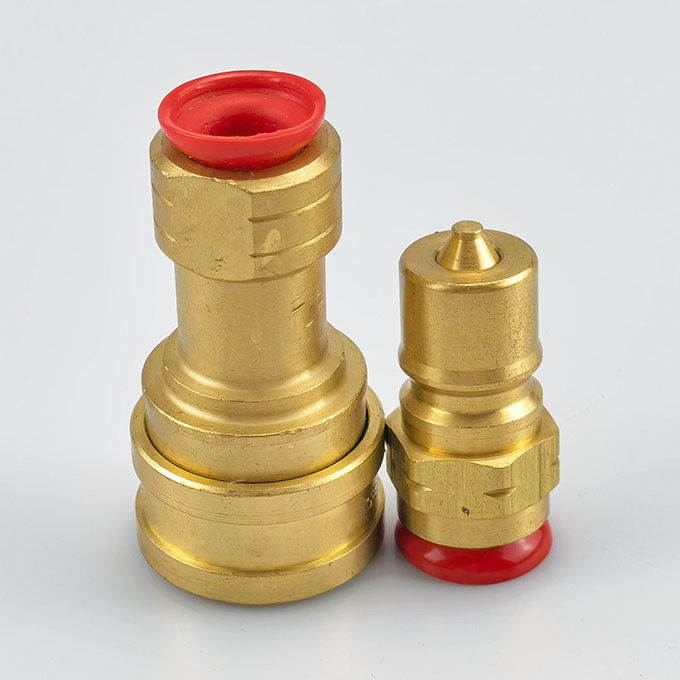

• पूरा सेट

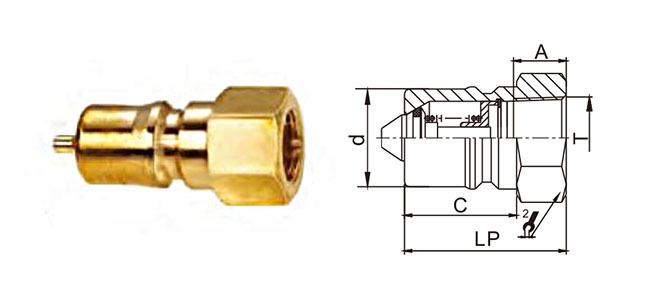

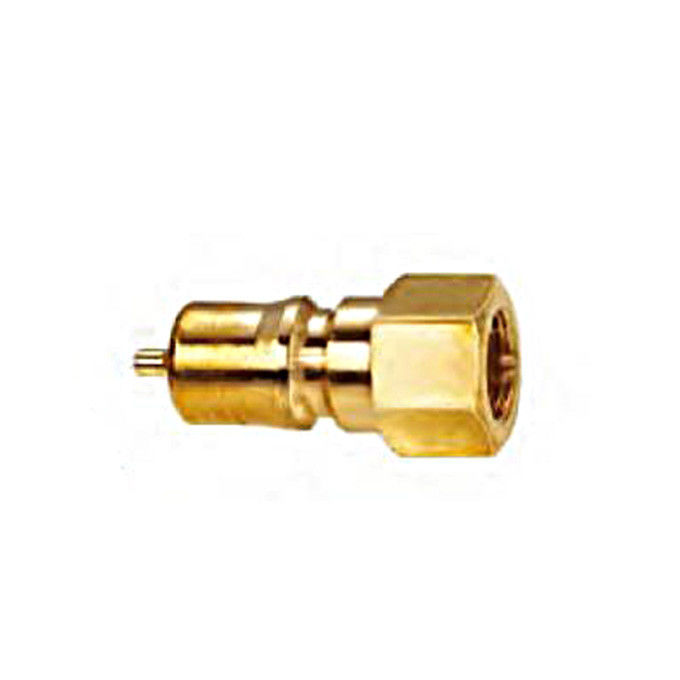

• प्लग घटक CB-SPB-1M-KZD
| पार्टनर। | एलपी | d | सी | HEX2 | ए | टी |
| CB-P1B-KZD | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| CB-P2B-KZD | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| CB-P3B-KZD | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| CB-P4B-KZD | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| CB-P6B-KZD | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| CB-P8B-KZD | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| CB-P10B-KZD | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| CB-P12B-KZD | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| CB-P16B-KZD | 80 | 70 | 52 | 77 | 30 | ZG2 |

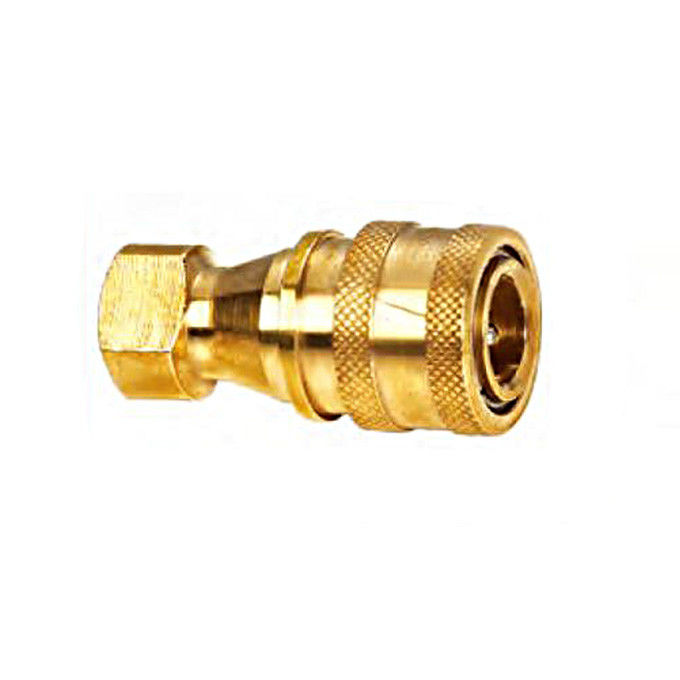

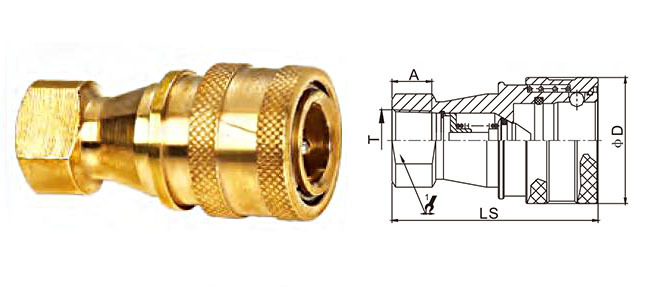

• सॉकेट घटक ¢ सीबी-एसपीबी-1एफ-केजेडडी
| पार्टनर। | एलएस | Φ D | HEX1 | ए | टी |
| CB-S1B-KZD | 48 | 24 | 14 | 8 | G1/8 |
| CB-S2B-KZD | 58 | 27 | 19 | 12.5 | ZG1/4 |
| CB-S3B-KZD | 65 | 35 | 22 | 13 | ZG3/8 |
| CB-S4B-KZD | 72.5 | 45 | 29 | 14 | ZG1/2 |
| CB-S6B-KZD | 88 | 54 | 36 | 17 | ZG3/4 |
| CB-S8B-KZD | 102 | 64.5 | 41 | 23 | ZG1 |
| CB-S10B-KZD | 115 | 69 | 54 | 27 | ZG1-1/4 |
| CB-S12B-KZD | 124 | 79 | 60 | 27 | ZG1-1/2 |
| CB-S16B-KZD | 132 | 102 | 77 | 30 | ZG2 |
| विशेषता | मूल्य |
| आईएसओ 7241-बी के अनुरूप | वैश्विक विनिमेयता |
| स्व-सीलिंग वाल्व | कनेक्शन/डिस्कनेक्शन के दौरान रिसाव की रोकथाम |
| बड़े आकार के विकल्प | 1/8" से 2" तक उपलब्ध है |
| पीतल सामग्री का निर्माण | सिस्टम की मांगों के अनुकूल |
| मध्यम दबाव के लिए नामित | 1000 पीएसआई तक विश्वसनीय |
चाहे आप एक मौजूदा इकाई को बदल रहे हों या OEM असेंबली के लिए सोर्सिंग कर रहे हों, हमारी टीम सही धागे के प्रकार, सील कॉन्फ़िगरेशन और पोर्ट आकार की पहचान करने में मदद कर सकती है।
